Microcontroladores: Instrucciones de Carga.

No quiero hacer un post  con muchas palabras, debido a que muchas personas no les gusta leer.

En este post hablaremos de las instrucciones de carga las cuales considero son importantes para la programación de microcontroladores de 8 bits (PIC16F84, PIC16F88, PIC16F628A).

La primera instrucción que tenemos es: clrw

Esta instrucción lo que hace es borrar el contenido del registro de trabajo o acumulador “W”

Por ejemplo: si W contiene una combinación de 8 bits que puede ser esta de ejemplo: 11001100, lo que hace la instrucción clrw es borrarla y dejarla de la siguiente forma: 00000000.

gráficamente esto sería lo que haría dicha instrucción.

clrw
Figura 1. Lo que hace clrw Antes y después de pasar por el registro W

Esta instrucción puede ser considerada como aritmética.

Como dato adicional, el flag Z una vez limpia el registro W, se activa en 1, por ende Z=1

este flag se pone en 1  cuando la operación aritmética o lógica da como resultado “0” y está contenido en el registro status del microcontrolador, uno de los más importantes.

INSTRUCCIÓN clrf.

se denota de la siguiente forma:

clrf f

Esta instrucción borra el contenido del registro f

El registro f representa un registro de los bancos de trabajo los cuales van desde 0x00 hasta 0x7F.

Un ejemplo podría ser el siguiente:

clrf  FlagReg

y un ejemplo gráfico podría ser el siguiente:

clrf
Figura 2. Lo que hace clrf Antes y después de pasar por el registro f

INSTRUCCIÓN movlw.

Se denota de la siguiente forma:

movlw k

Esta instrucción lo que hace es cargar al registro W con el valor de 8 bits de la constante K, para esta instrucción no hay flags afectados del registro status.

Ejemplo: movlw 0x5A

W antes de la instrucción =¿?

W después de la instrucción=0X5A

movlw
Figura 3. movlw antes y después



INSTRUCCIÓN movf  f,d

Esta instrucción se encarga de cargar el contenido del registro f en un registro destino dependiendo del valor de “d” si d=0 o d=1.

Si d = 0, el destino es el registro W

si d = 1, el destino es el propio registro f

El flag Z del registro status quedará afectado si el resultado de la operación es cero.

Ejemplo: movf PORTA,0 ;Esto quiere decir que el contenido de PORTA, será trasladado al registro W.

Recuerde que el destino definido como 0 indica que irá al registro W.

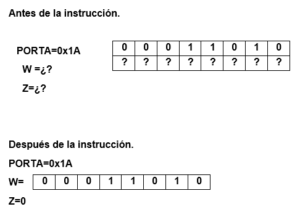

Figura 4. movf PORTA,0

Ejemplo: movf FSR,1 ;Esto quiere decir que el contenido de FSR, será trasladado al mismo registro FSR.

Recuerde que el destino definido como 1 indica que irá al registro f.

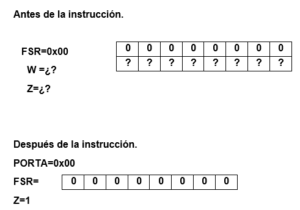

Figura 5. movf FSR,1

INSTRUCCIÓN movwf f

Esta instrucción carga el contenido del registro “W” al registro f

Ejemplo: movwf PORTB

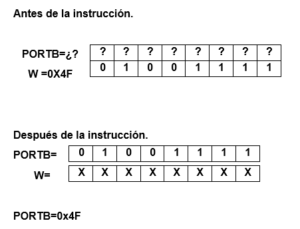

Figura 6. movwf PORTB
