SISTEMAS DE PROTECCIÓN DE PRESIÓN DE ALTA INTEGRIDAD (HIPPS)

HIPPS es parte del sistema instrumentado de seguridad (SIS) el cual es empleado para evitar la sobrepresión al cerrar una fuente y recolectar la presión en la zona aguas arriba del sistema.

El HIPPS se compone de un lazo de Seguridad que contiene uno o más iniciadores, elementos finales y una solución lógica que por lo generalmente es un PLC.

El HIPPS brinda protección contra la sobrepresión al aislar rápidamente la fuente que causa el fenómeno mencionado, lo que reduce el riesgo de accidente en la planta.

La industria se está moviendo y modernizando cada vez más hacia el uso de HIPPS para reducir el efecto de carga de la antorcha y evitar el fenómeno de la ventilación a presión en el medio ambiente.

La calidad SIL3  es la acreditada y requerida para esta aplicación.

DISEÑO Y CONSTRUCCIÓN DE UN SISTEMA HIPPS.

Un HIPPS estándar normalmente estará compuesto de 2 o 3 elementos finales en serie y, a menudo, se espera que se apague para compuestos gaseosos,  de 2 a 3 segundos y para líquidos dentro de 6 a 8 segundos, esto de acuerdo a la temperatura de la tubería, el caudal del producto y el diámetro y grado schedule de la tubería.

Un sistema de detección de presión es capaz de detectar el iniciador de la serie de apagado (pico de presión).

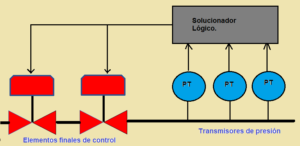

En este caso, se adjuntan tres transmisores al solucionador lógico, que está diseñado para trabajar con una lógica 2/3 (2 de 3).

Si se exceden los parámetros de presión predefinidos, el solucionador lógico cierra los elementos finales y el proceso.

Lazo de seguridad HIPPS.

Un lazo de seguridad es una unidad funcional con entrada (Iniciador), solucionador lógico y salida (Elemento final).

El rol del sistema está estructurado de tal manera que las señales se transmiten de uno a otro para proteger un sistema.

Iniciadores.

Los interruptores mecánicos o los transmisores de presión electrónicos son los iniciadores de detección de presión requeridos.

Un bucle de seguridad puede constar de uno o más sensores para cumplir con los requisitos de función de seguridad.

Los sistemas mecánicos se utilizan ampliamente en sistemas automáticos complejos.

Estos pueden ser autónomos sin necesidad de una fuente de alimentación externa y por ende son ideales para ubicaciones remotas.

Solucionador lógico.

Por lo general, la teledetección utiliza dispositivos electrónicos de votación que utilizan transmisores de fuerza.

Se permite el contacto total con el sistema de seguridad y habilita el monitoreo automatizado.

El papel de la comunicación reduce la posibilidad de transmisiones falsas.

Los transmisores están conectados a través de amplificadores de disparo a un solucionador lógico dedicado.

El solucionador lógico es el dispositivo más complejo del circuito.

Solenoide.

Entre la parte de detección de presión y el elemento final, el actuador es un componente vital.

Debe construirse para una vida útil prolongada para un recorrido rápido y confiable.

En caso de falla, el elemento final de control debe cerrarse.

Esta acción debe ser generada por energía, que con frecuencia es independiente de fuentes externas.

Los actuadores están diseñados para entregar cinco veces el empuje de cierre requerido por el elemento final de control.

Elemento final.

La válvula de cierre en aplicaciones críticas debe cumplir con los requisitos de altos estándares de seguridad.

El elemento final está diseñado para ser una válvula altamente confiable y para conservar fuertes capacidades de cierre en diversas condiciones para mantener la integridad de la operación de los elementos del proceso.
