COMO INSTALAR UN AIRE ACONDICIONADO.

Comparte en tus redes sociales.

Un aire acondicionado es un sistema de ventilación por medio del cual usted logra mantener en un cuarto o cualquier otro recinto, unas condiciones de temperatura y humedad específicas y deseadas.

Los aires acondicionados son ampliamente usados en casas donde las temperaturas superan los 30 grados centígrados, en el sector salud (clínicas y hospitales), almacenes de cadena, oficinas y en sitios donde se requiera compensar o equilibrar la temperatura cuando las condiciones externas afectan el confort y la comodidad de las personas.

Instalación eléctrica de un aire acondicionado

Los aires acondicionados los hay de varios tipos entre los cuales tenemos:

Aire acondicionado SPLIT: el cual es uno de los más vendidos en la actualidad. Funciona con una unidad externa que es un compresor y una unidad de suministro de aire.



Aire acondicionado SPLIT
Figura 1: Aire Acondicionado Split

En el caso particular de este post, nos enfocaremos en la instalación de este aire acondicionado.

Aire acondicionado MULTISPLIT: Es igual de comercializado que el SPLIT, solo que este tipo de aire permite como máximo 8 unidades en una casa conectada a una sola unidad compresora externa.

unidad multiple de aire acondicionado
Figura 2: Unidad múltiple

Aire acondicionado central o por conductos: Funciona a través de conductos de ventilación instalados generalmente en el techo de la casa para una mejor circulación del aire. Esta instalación se hace cuando hay recintos en construcción ya que los conductos requieren de obra civil.

unidad de aire central
Figura 3: unidad de aire acondicionado central

Una vez conocidos los tipos de aires acondicionados que existen en el mercado y que son considerados los MÁS COMUNES, procederemos a explicar como se instala un aire acondicionado SPLIT para una habitación.

PASOS PARA INSTALAR UN AIRE ACONDICIONADO SPLIT.

1- Lo primero que se debe hacer es definir bien cual es el espacio donde usted desea instalar el SPLIT y la UNIDAD COMPRESORA, recuerde que el SPLIT es la unidad interna de suministro de aire acondicionado y la unidad compresora es la unidad externa del aire acondicionado.

unidad externa de aire acondicionado
Figura 4: unidad externa de aire acondicionado
aire acondicionado
Figura 5: Split
recinto
Figura 6: Recinto

2- Una vez definida el área de instalación del aire acondicionado, se procede a abrir las cajas que contienen las tuberías y la unidad SPLIT para su posterior instalación.

abriendo la caja
Figura 7: Abriendo la caja del aire acondicionado.
split expuesto
Figura 8: Aire expuesto para instalación

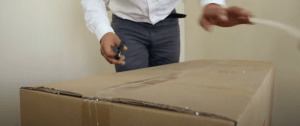

3- se saca la unidad exterior de su respectiva caja.

apertura de la caja
Figura 9: apertura de la caja.

4- se expone la unidad exterior.

unidad externa
Figura 10: unidad externa expuesta

5- se exponen los materiales a usar para la instalación.

partes del aire acondicionado
Figura 11: todas las partes a instalar en el aire acondicionado

los materiales son los siguientes:

  • kit de desagüe para agua en condensación.
  • control remoto y soporte respectivo.
  • filtros de catequina y carbono activo para la unidad interior.
  • kit de instalación de mangueras.
  • unidad interior y exterior.

HERRAMIENTAS PARA TENER A LA MANO.

  • bomba de vacío.
  • árbol de carga con manómetro y vacuómetro.
  • soporte metálico (de ser posible) para la unidad exterior.
  • rotomartillo para perforar el muro.
  • un buen taladro percutor para montar los soportes.
  • nivel.
  • cables de conexión para hacer el cableado eléctrico.
  • kit de llaves allen o como vulgarmente se le dice en L.
  • Pinza de electricista.
  • cinta aislante.
  • borneras.
kit de desagüe para agua en condensación
figura 12: kit de desagüe para agua en condensación
control remoto y soporte respectivo
figura 12: control remoto y soporte respectivo



filtros de catequina y carbono activo para la unidad interior
figura 14: filtros de catequina y carbono activo para la unidad interior
kit de instalación de mangueras
Figura 15: kit de instalación de mangueras
unidad interior y exterior
Figura 16: unidad interior y exterior
herramientas
Figura 17: herramientas

  6- Una vez ubicadas todas las herramientas para la instalación, se procede a marcar el centro de la unidad interior en su respectivo soporte es decir, el centro del SPLIT. Esto se hace colocando el flexómetro en un extremo de la unidad y estableciendo el punto centro de la unidad.

determinando el punto centro del split
Figura 18: estableciendo el punto centro del SPLIT

7-Teniendo en cuenta el punto marcado en el split, se procede a marcar el punto en la pared para que haya que el empotramiento de la unidad sea el adecuado.

marcación del punto centro del split
Figura 19: Marcación del punto centro del SPLIT

8-se quita el tornillo

Tornillo central
Figura 20: Tornillo central

9-Se miden las posiciones de las cañerías del SPLIT con el fin de marcar la posición de perforación.

posicion cañerias
Figura 19: Posición cañerías

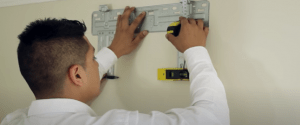

10- Se procede a marcar los puntos para colocar el soporte del SPLIT o unidad interior. La instalación recomendada es de 10 cm al techo es decir, entre el techo y el soporte la distancia que se debe mantener son 10 centímetros.

soporte de la unidad
Figura 20: Marcación de los puntos del soporte del SPLIT o unidad interior.

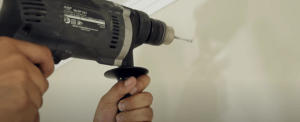

11- Después de marcar los puntos, se procede a usar el taladro percutor, elegir la broca adecuada y hacer los orificios necesarios.

taladrado
Figura 21: Taladrado

12- Después de haber hecho los orificios y colocado los chazos adecuados, se procede a atornillar la base a la pared.

atornillado de la base
Figura 22: Atornillado de la base

13- con el rotomartillo, se procede a hacer el orificio por donde va a salir el tubo de desagüe.

perforado
Figura 23: Perforado

Se debe tener cuidado de no hacer orificios cerca de los cables eléctricos internos ya que podría ocasionar un corto circuito y un accidente de tipo eléctrico.

rotomartillo
Figura 24: Rotomartillo

14- El circuito del SPLIT no debe tener fugas, por ello es muy importante que al momento de sacar los sellos de las cañerías, se escuche el vacío.

cañerias
Figura 24: cañerías

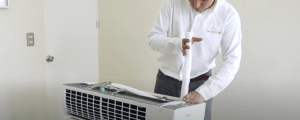

15- Para el desagüe de condensación, se recomienda usar la manguera del kit la cual al ser de un material corrugado, evita estrangulamientos.

 doblaje para cañerías.
Figura 25: doblaje para cañerías.

16- Con una amarra plástica se aprieta la tubería de desagüe.

Figura 26: Desague
Figura 26: Desagüe

17- Antes de pasar las cañerías por la perforación, se deben tapar para evitar que le entre suciedad a las mismas ya que pueden dañar severamente todo el sistema.

Figura 27: tapado de cañerías
Figura 27: tapado de cañerías

18- abrir la tapa donde va el cableado eléctrico para su conexión.

Conexión electrica
Figura 28. Conexión eléctrica
Conexión eléctrica
Figura 29: Conexión eléctrica II

19- Luego se procede a conectar el cableado eléctrico. Es necesario conectar el equipo al terminal de tierra para protegerlo y proteger nuestra integridad de choques eléctricos.

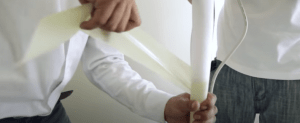

20- Encintar las cañerías y los cables para que todo salga fácil por el orificio perforado.

encintado
Figura 30: Encintado de tuberías

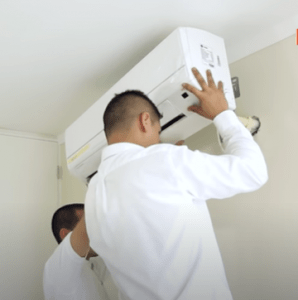

21- Pasar todos los cables e ir montando la unidad.

Figura 31: Empotrado del aire acondicionado

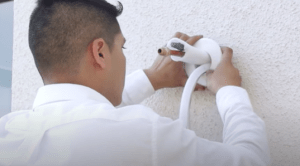

22- Organizar el cableado y tuberías exteriores.

Figura 32: Organización de cañerías y cableado

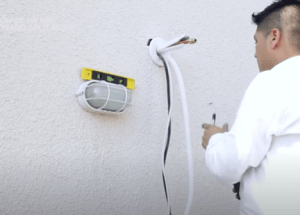

23- Lo recomendable es que la unidad exterior quede  por debajo de la altura de la unidad interior, esto con el fin de que el aceite del compresor vuelva, Si la unidad exterior queda sobre la unidad interior se debe colocar una trampa de aceites.

                                                  Figura 33

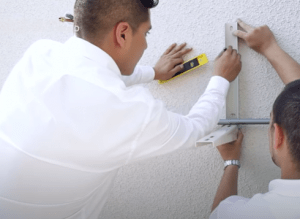

24- Se colocan los soportes exteriores para empotrar el aire acondicionado.

Figura 34

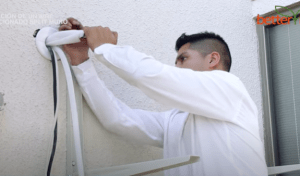

25- Se doblan las cañerías para apoyar la parte en que se hace flexión y evitar estrangulamientos.

Figura 35

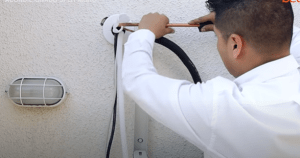

26- Conecte las cañerías con mucho cuidado.

Figura 36

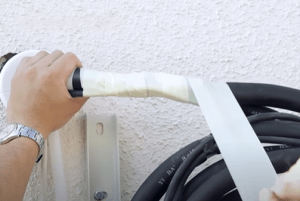

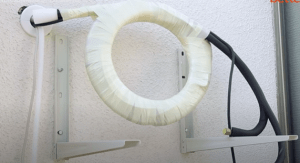

27- Aísle correctamente las cañerías para evitar condensaciones en los tubos.

Figura 37
Figura 38

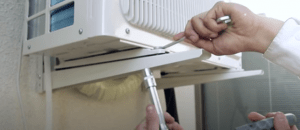

28- Realizar el montaje de la unidad exterior en los acoples instalados.

Figura 39

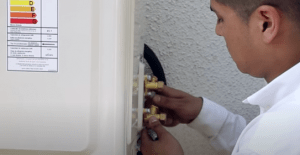

29- abra las boquillas para conectar los desagües.

Figura 40

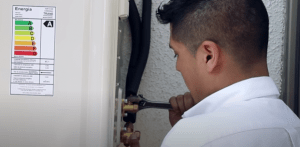

29- conecte las boquillas y haga los aprietes necesarios.

Figura 41

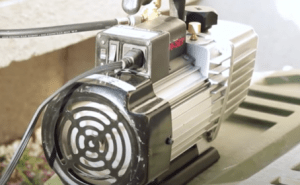

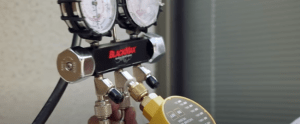

30- Instale el árbol de carga, el vacuómetro y la bomba de vacío. Debe estar pendiente de que en el arbol de carga, el gas refrigerante corresponda al equipo.

Figura 42
Figura 43

hacerlo durante un tiempo de 30 minutos.

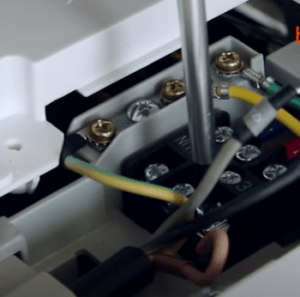

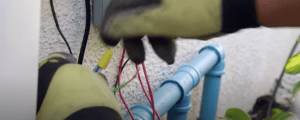

Proceda hacer el cableado de la unidad exterior.

Figura 44

Las unidades deben llevar el mismo orden de cableado para evitar cortos

Figura 45

Una vez alcanzado el vacío, se debe abrir el refrigerante.

Una vez abierto el refrigerante se procede a conectar la unidad a la energía eléctrica. Si usted tiene destinado un breaker para hacer la conexión, debe hacerlo de acuerdo a la disposición de los cables.

Figura 46

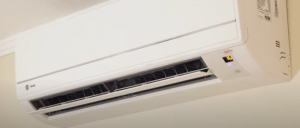

Se valida el funcionamiento y se le hace la respectiva entrega al cliente del sistema de aire acondicionado instalado en su domicilio.

Figura 47

y listo.
