Alarma contra ladrones.

En este post vamos a ensamblar y analizar un circuito sencillo y muy conocido en el mundo de la electrónica como: “ALARMA CONTRA LADRONES“.

Este circuito fue diseñado por la desaparecida compañía electrónica “CEKIT” que a lo largo de los años distribuyó material de enseñanza electrónica para instituciones educativas.

Este circuito Activa un indicador luminoso y un “buzzer” cuando varios sensores ubicados estratégicamente en sitios de la casa como ventanas o puertas detectan la intrusión de una persona.

Usted puede fabricar esta alarma y colocarla donde usted considere conveniente: En su casa, en su carro o incluso; como elemento de diversión en juegos ya que todo va de acuerdo a su creatividad.

Se podría considerar al LED como indicador luminoso silencioso que indica cuando la alarma está activa.

Este circuito electrónico, es ideal para personas que se inician en el maravilloso mundo de la electrónica.

Cuando la alarma se dispara esta permanece activada incluso cuando los sensores retornan a su estado o condiciones iniciales.

La única forma de silenciar o apagar la alarma es desconectando la batería o fuente de alimentación de todo el circuito electrónico.

El indicador sonoro a utilizar es un dispositivo electrónico llamado Zumbador y como indicador visual se tiene un led en el circuito.

Al cerrarse el sensor que se encuentra normalmente abierto o abrirse el sensor que se encuentra normalmente cerrado, se energiza el buzzer o zumbador y el diodo LED. El diagrama de bloques se muestra en la figura 1.

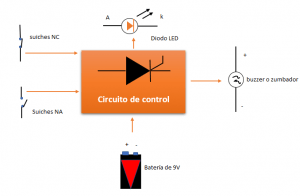

Diagrama de bloques de la alarma contra ladrones
Figura 1: Diagrama de bloques de la alarma contra ladrones.

Usted para su circuito, puede conectar grupos de sensores los cuales pueden ser normalmente abiertos (NA) o normalmente cerrados (NC), distribuidos alrededor o en el interior de la zona protegida.

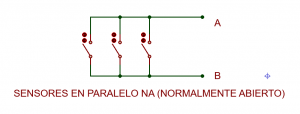

Grupo de sensores en paralelo normalmente abiertos
Figura 2: Grupo de sensores en paralelo normalmente abiertos NC

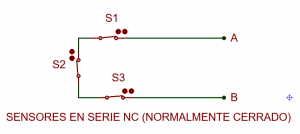

Figura 3: Grupo de sensores Normalmente cerrados en serie NA.

Para esta aplicación, se deben usar sensores magnéticos, interruptores de final de carrera y se deben ubicar en puntos estratégicos de la casa.

Esos puntos estratégicos pueden ser: puertas, ventanas, cerca a objetos valiosos.

Para proteger varios puntos de la casa, se deben colocar sensores normalmente abiertos en paralelo y sensores normalmente cerrados en serie tal como se mostró en las figuras 2 y 3.

Los grupos de sensores que provocan de forma independiente la activación de la alarma, reciben el nombre de “ZONA”.

FUNCIONAMIENTO DE LA ALARMA CONTRA LADRONES.

El SCR es el elemento fundamental de este circuito y funciona como interruptor electrónico.

Los suiches definidos como S1 y S2 representan a uno o varios sensores conectados en serie o en paralelo dependiendo de la configuración definida para el circuito.

Al energizar el circuito, el SCR se comporta como un circuito abierto, es decir: ” se encuentra apagado”.

Al estar apagado el SCR lógicamente no hay circulación de corriente. Por ende el diodo LED y el buzzer o zumbador no se energizan.

si s1 y s2 están en condiciones iniciales de funcionamiento, el voltaje por medio de la terminal de compuerta o gate del SCR será cero.

Al cerrarse S1, hay una circulación de corriente a través de la resistencia de 33 k o R1 y la compuerta del  SCR en ese instante recibe un voltaje de tipo “positivo”.

Cuando esto ocurre, el SCR se cierra y se enciende a su vez que entre el ánodo y cátodo de este dispositivo circula corriente y es así como el diodo LED y el zumbador se activan.

La alarma quedará encendida así se cierre el interruptor S1 y no se apagará hasta que se desconecte la batería.

Al abrir S2 que es el interruptor normalmente cerrado, habrá una circulación de corriente a través de R2 de 33k y el diodo rectificador.

El SCR entrará en conducción nuevamente y la alarma no sea apagará hasta que se desconecte nuevamente la batería.



PLANO DE LA ALARMA CONTRA LADRONES.



Alarma contra ladrones
Figura 4: Alarma contra ladrones

MATERIALES DE LA ALARMA CONTRA LADRONES.

2 Resistencias de 10 kohms ( Café-negro-naranja -dorado)

1 resistencia de 220 ohms (rojo-rojo-café-dorado)

1 buzzer de 9 voltios

1 diodo 1N4004

1 suiche normalmente abierto

1 suiche normalmente cerrado

1 interruptor tipo botón

1 SCR C106D

1 condensador de 0.1 uF (104 pF) / cerámico.

1 m de cable UTP

1 protoboard
