PROBADOR DE SCR

CIRCUITO PROBADOR DE SCR.

El circuito que se presenta para este post es un probador de SCR o de tiristores el cual permite probar de forma rápida este dispositivo y detectar si encuentra alguna falla o defecto de fábrica.

Recordemos que el SCR es un rectificador controlado de silicio que posee tres terminales que son: ánodo, cátodo y puerta o gate.

Si lo deseas, puedes profundizar sobre este dispositivo ingresando a LA GUÍA MÁXIMA DEL SCR.

FUNCIONAMIENTO DEL CIRCUITO PROBADOR DE SCR.

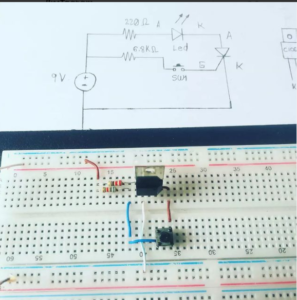

El circuito electrónico consta de 2 resistencias, una de 220 ohms y una de 6.8kohms, adicional posee un diodo led, un pulsador y el SCR el cual posee tres terminales que mencionamos anteriormente.

El dispositivo funciona como un diodo rectificador solo que al momento de aplicar un voltaje por el terminal gate o compuerta, se genera una corriente de ánodo a cátodo que circula alrededor del circuito y ocasiona de esta forma el encendido del diodo LED.

Una vez enviado el pulso de activación del SCR, si usted envía un pulso nuevamente a través del gate este no se desactivará y la única forma de apagar el diodo LED es desconectando la fuente de alimentación del circuito electrónico.

Con lo anterior, se puede decir que el funcionamiento del SCR cesa o culmina una vez se activa un voltaje por el terminal de compuerta o gate.

La aplicación básica para este circuito es como: Suiche electrónico de seguridad o sistemas de alarma contra ladrones.
