LEY DE OHM Y CIRCUITO SERIE

junio 17, 2017abril 23, 2020 Fabio Figueroa 0 comentarios

bueno!! hoy vamos a hablar de un tema muy chévere que les servirá a ustedes para que aprendan y aplican a su trabajo, su vida laboral o sus futuros desarrollos. estas son las leyes de ohm y kirchoff. quiero decirles algo!! esto les servirá de verdad…

al grano: la ley de ohm simplemente es una ley implementada por gregor simon ohm para realizar analizar circuitos de corriente directa DC y posteriores análisis de circuitos de AC. básicamente hay que conocer una fórmula muy sencilla que dice:

Voltaje = corriente X Resistencia

el voltaje es directamente proporcional a la corriente y la resistencia.

como lo habíamos dicho..el voltaje es la fuente de agua

la corriente es el flujo de fluidos o caudal de agua

la resistencia es la llave de paso para dicho caudal.

la expresión matemática de lo mencionado anteriormente es:

V=I.R

si operamos usando el sistema internacional de unidades tenemos:

Voltaje= amperios * Resistencia = voltios

ahora bien: si conocemos el voltaje, pero no la corriente y tenemos

la resistencia podemos despejar

y decir:

I= V / R

corriente= voltaje / Resistencia

en unidades;

amperios = voltios / ohmios

ahora bien si conocemos el voltaje y la corriente del circuito pero tenemos una resistencia desconocida decimos simplemente;

Resistencia = voltaje / corriente

en unidades

R= V/I

en unidades => ohmios = volts / amperios

esto se entiende resolviendo unos sencillos circuitos

a ver digamos que tenemos un circuito en serie;

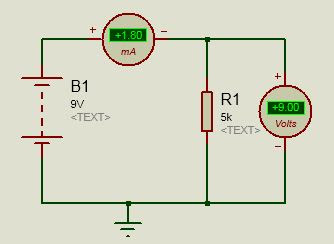

para el circuito de la figura N°1 determinar;

voltaje en la resistencia de 5 k ohm

corriente total del circuito

solucion;

aplicando las ecuaciones anteriores decimos que:

V= I* R

despejando I (corriente) decimos que ; I= V/R

reemplazamos valores;

I = 9V/5k = 1.8 mA

la corriente que circula alrededor del circuito es de 1.8 mA (miliamperios)

ahora nos disponemos a encontrar el voltaje de la resistencia

V= I* R = 1,8 mA * 5k = 9V

el voltaje de la resistencia es de 9Volts, el mismo de la batería

los resultados en simulación corroboran los cálculos realizados

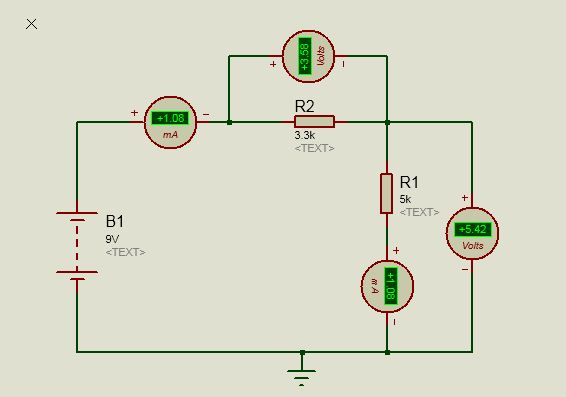

ejercicio 2

calcular el voltaje en la resistencias de 3.3k y 5 k y la corroborar si la corriente se mantiene constante alrededor del circuito.

solución:

I = V / R1+R2 observación: las resistencias en serie se suman

I= 9v/ 5k + 3.3k

I= 9V /8.3k = 1.084 mA

la corriente del circuito es de 1.084 mA

se procede a calcular el voltaje en cada una de las resistencias

V1= I*R1 = 1.084 mA * 3.3k = 3.57V

V2 = I* R2 = 1.084 mA *5k =5.42V

sumando los voltajes de V1 y V2

Vt =3.57V + 5.42V = 8.99 V hay una pérdida de 0.1V en el circuito
