LEY DE OHM Y CIRCUITO PARALELO

Con respecto a lo anterior solo hay que tener unas consideraciones muy sencillas
1.  la corriente en paralelo se divide para cada uno de los elementos del circuito.

2.el voltaje permanece constante..

3.sabias que en nuestras casas los circuitos eléctricos son precisamente en paralelo por esta consideración?

4.los circuitos electrónicos en su gran mayoría son en paralelo por las consideraciones mencionadas anteriormente.

al grano: ya comprendemos las ecuaciones, ahora es momento de empezar a resolver ejercicios.

LEY DE OHM Y CIRCUITO PARALELO


LEY DE OHM Y CIRCUITO PARALELO

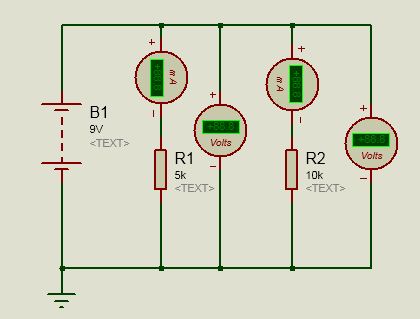

figura N°1 calcular el voltaje en cada uno de los elementos presentes en este circuito así mismo como la corriente

1 calculamos la resistencia equivalente en paralelo.

R = 5k * 10k /5k +10k = 50k/15k = 3.33k

se procede a calcular la corriente total del circuito.

I= 9V / 3.33k = 2.70 mA

se calcula el valor de la corriente en cada uno de los elementos del circuito

I1 = 9V /5k = 1.8 mA
I2= 9V/10k=  0.9 mA

la suma de las corrientes totales del circuito son 1.8mA+0.9mA= 2.70 mA

voltaje en cada uno de los elementos del circuito

V1=1.8 mA * 5k = 9V
V2=0.9 mA * 10k = 9V

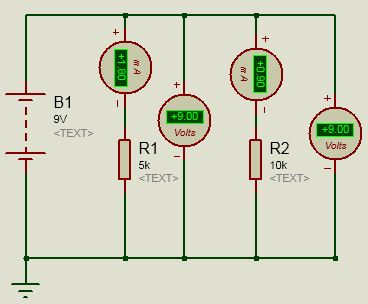

el resultado de la simulación en es siguiente:

LEY DE OHM Y CIRCUITO PARALELO

LEY DE OHM Y CIRCUITO PARALELO

EJEMPLO 2

LEY DE OHM Y CIRCUITO PARALELO

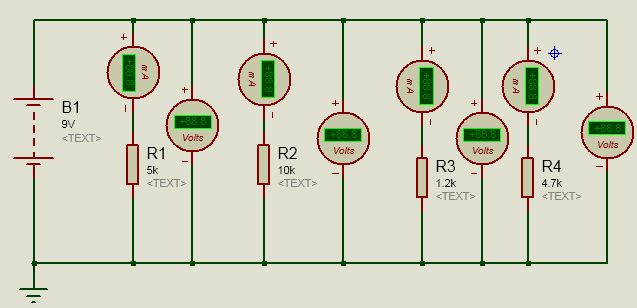

calcular: el valor de las corrientes y los voltajes de cada una de las resistencias

1 se calcula la resistencia equivalente:

1/Rt = 1/5k +1/10k +1/1.2k +1/4.7k =56.4k +28.2k +235k+60k/282k  =379.6k/282k ; invertido 282k/379.6k =0.742k ohm

calculando la corriente total del circuito

I= 9V / 0.742k = 12.12 mA

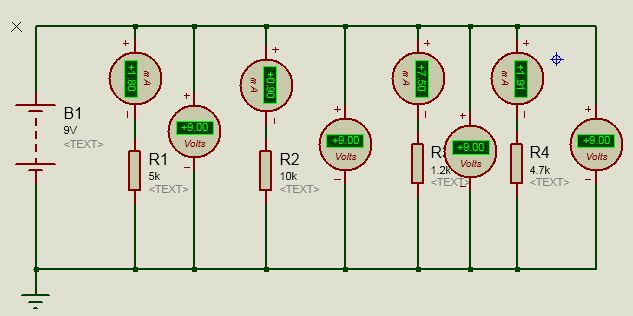

asumiendo el principio de que el voltaje en paralelo es el mismo y la corriente varía, se procede a calcular las corrientes que fluyen a cada una de las resistencias.

I= 9V/5k =1.8 mA
I= 9V/10k = 0.9 mA
I=9V/1.2k= 7.5 mA
I= 9V/4.7k=1.91 mA
