INSTRUMENTACIÓN

TRANSMISORES DE CAUDAL POR CORIOLIS

Para hablar de este medidor o transmisor, debemos iniciar citando al responsable o precursor de este fenómeno físico y nos referimos particularmente al Ingeniero y matemático: GASPARD-GUSTAVE DE CORIOLIS nacido en París Francia el 21 de mayo de 1792 y Fallecido en la ciudad mencionada en el año de 1843.  Los estudios de Gaspard se basaron principalmente en el movimiento de sistemas rotativos, principios oscilatorios del cual derivó el denominado “EFECTO CORIOLIS” inicialmente fue profesor de análisis geométrico e ingeniería mecánica en la ÉCOLE CENTRALE PARIS (Escuela Central de parís). Sus principales áreas de actuación académica y científica eran: dinámica de giro de máquinas y movimientos circulares de las mismas. EL EFECTO CORIOLIS (principio físico en su honor). El efecto coriolis se basa en un sistema de referencia en rotación de un cuerpo que se encuentra en movimiento respecto de dicho sistema de referencia. Se dice que el objeto bien sea una masa o un cuerpo posee una aceleración relativa en dicho sistema de rotación por lo cual la cantidad física mencionada (aceleración) será perpendicular al eje de rotación del sistema y a la velocidad de la masa. (no confundir velocidad con aceleración).
IMPORTANCIA DE EL FENÓMENO CORIOLIS
Este fenómeno es el responsable de que los remolinos que se forman en el fondo de un tanque, superficie cerrada gira a derechas en el hemisferio norte y a izquierdas en dirección al hemisferio sur.
Por la rotación presentada en la tierra todos los vientos que van del norte al sur en el hemisferio norte se desvian, y de este a oeste por la fuerza de coriolis sobre las masas de aire de dichos cinturones de presion.
¿QUE FUERZAS ACTÚAN?
La fuerza de coriolis se da de dos formas: la primera de ella es por la inversión de la rapidez lineal del fluido mediante desviaciones de una realimentacion en forma de c invertida en modo de vibración controlada. La vibración del tubo debe ser totalmente perpendicular al sentido del desplazamiento del fluido para de esta manera crear una fuerza de aceleración en el tubo de entrada del fluido y una fuerza de desaceleración respecto a la de salida. De esta manera se generaría un par torsional cuyo sentido varia de acuerdo a la vibración y con el angulo de torsión del tubo ya que es proporcional a la masa del fluido que se encuentra circulando.
Las ecuación que describe el principio mencionado anteriormente está deducida como:

transmisores de caudal por coriolis
Donde;
 F es la fuerza de coriolis
m es la masa del fluido que está contenida en el tubo recto de longitud L
W es la velocidad angular alrededor del eje del tubo que está en forma de omega o de C invertida hacia abajo
V es la velocidad del fluido
El par torsional creado al eje R-R del tubo es igual a:

transmisores de caudal por coriolis
Recordemos que el tubo debe tener una constante elástica y si esto se cumple entonces entre la constante de elasticidad y el ángulo de torsión (β) la fuerza de torsión del tubo es equivalente al par o torque creado respecto al eje del tubo

transmisores de caudal por coriolis

Como M = T la ecuación de caudal másico sería la siguiente:

transmisores de caudal por coriolis
Y de esta manera, el ángulo de torsión del tubo medido con dos sensores situados por encima y por debajo de la linea de eje determinará el caudal: el tubo oscilará y enviará señales electrónicas provenientes del movimiento de dicho fluido en relación a los choques oscilantes en los sensores. Ese tipo de señales viajan en forma de ondas y serán transducidas por un circuito electrónico que hará que el transmisor muestre alguna respuesta a la salida y establezca comunicación remota entre otros dispositivos.
Ks es considerada la constante de elasticidad del tubo y estará determinada por la siguiente expresión matemática:

transmisores de caudal por coriolis
Donde:
Sktes el coeficiente de corrección de temperatura del material
SK  es la constante del sensor a 20°C
t es la temperatura

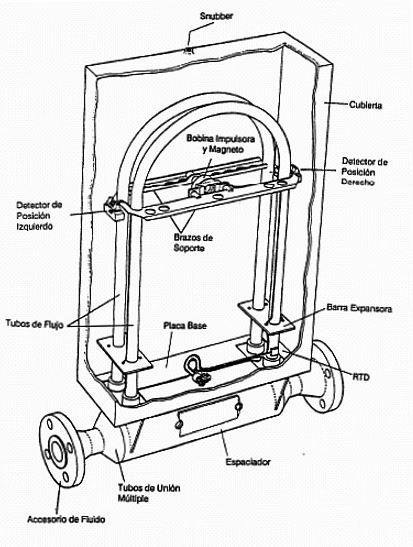

PARTES DE UN TRANSMISOR DE CORIOLIS
transmisores de caudal por coriolis
imagen tomada de: http://www.sapiensman.com/tecnoficio/docs/doc20.php

 MONTAJE DE UN TRANSMISOR DE CAUDAL POR CORIOLIS SITRANS FC430  SIEMENS

transmisores de caudal por coriolis
https://www.sec.gov/Archives/edgar/data/1273441/000114420414011239/v367427_ex10-1.htm

para el montaje del transmisor usted debe primero tener en cuenta el montaje del sensor, transmisor y cableado para una exitosa operación en campo de dicho transmisor. los modos de instalación son: auto vaciado, líquidos y gases y cada uno tiene su analogía.

transmisores de caudal por coriolis

                       MODO DE INSTALACIÓN AUTOVACIADO
transmisores de caudal por coriolis
Si el caudal es ascendente el tubo debe tener un apuntamiento hacia arriba. De esta manera se mantiene constantemente lleno y se evita así la formación de burbujas de aire

                                       MODO DE INSTALACIÓN LÍQUIDOS

transmisores de caudal por coriolis

Orientacion horizontal con los tubos interiores del sensor hacia abajo

  MODO DE INSTALACIÓN GASES
transmisores de caudal por coriolis

Montaje horizontal con los tubos hacia arriba

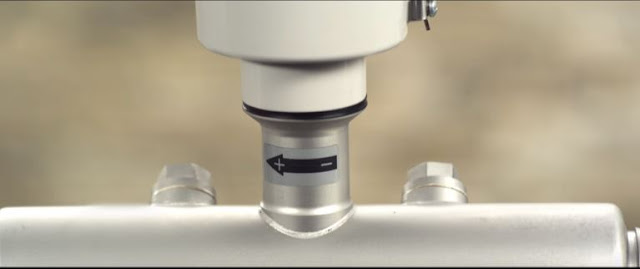

DIRECCIÓN DEL FLUJO
transmisores de caudal por coriolis

una flecha ubicada en el transmisor indica la dirección del flujo y el sentido de calibración del mismo

SOPORTE PARA TUBOS
transmisores de caudal por coriolis

facilite la instalación usando un soporte para tubos

TORNILLERIA
transmisores de caudal por coriolis

Primero añada los tornillos inferiores para que le sea más fácil introducir el empaque de la tubería.  Apriete muy bien las tuercas pasantes.

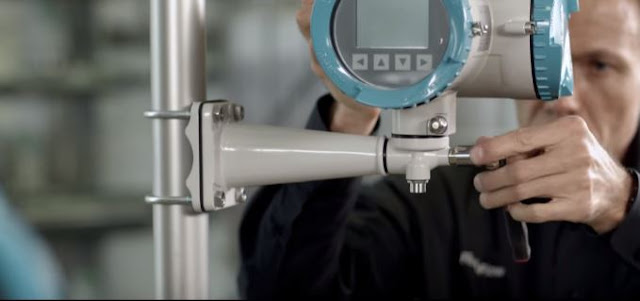

El transmisor montado le debe quedar así:
transmisores de caudal por coriolis

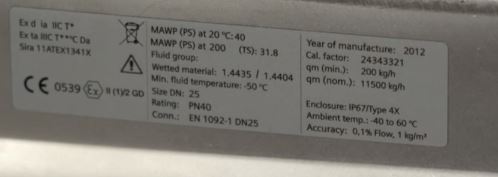

DATOS TÉCNICOS

transmisores de caudal por coriolis

Los datos técnicos son su guia: no los pierda nunca de vista.

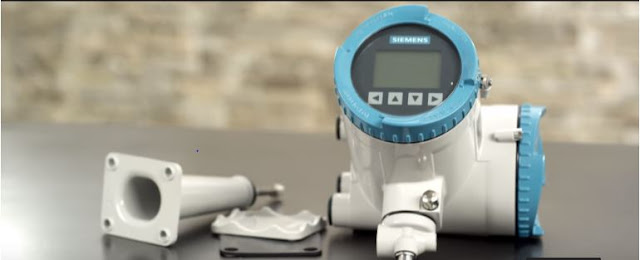

INSTALACIÓN DEL MÓDULO


transmisores de caudal por coriolis

Las ventajas de estos dispositivos es que pueden ser ubicados en exteriores o en el tubo lo cual representa una muy buena ventaja de instalación

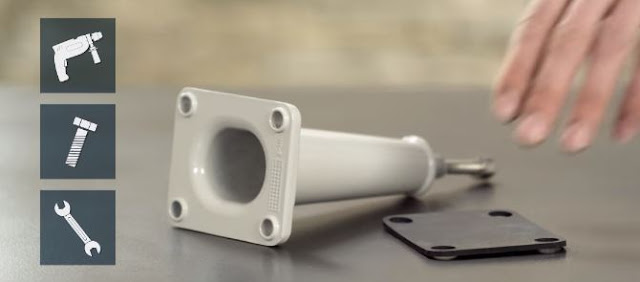

MONTAJE EN PARED
transmisores de caudal por coriolis

use la base mostrada en la foto como guía y marque los agujeros con un marcador.

transmisores de caudal por coriolis

fije el soporte y la junta

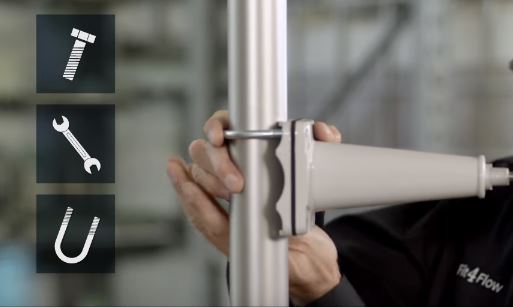

MONTAJE EN TUBERÍA

transmisores de caudal por coriolis


fije el soporte con los pernos y tornillos en forma de U


transmisores de caudal por coriolis

fije el transmisor en el tornillo de la base


CABLEADO

transmisores de caudal por coriolis

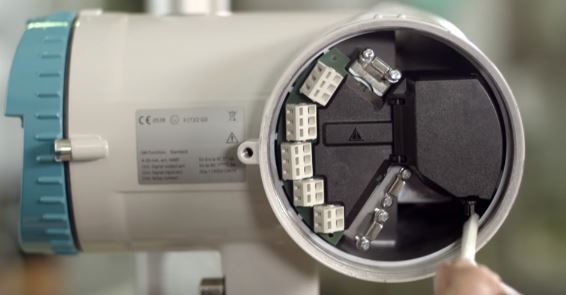

retire la tapa y visualice la asignación de borneras para el transmisor.
transmisores de caudal por coriolis

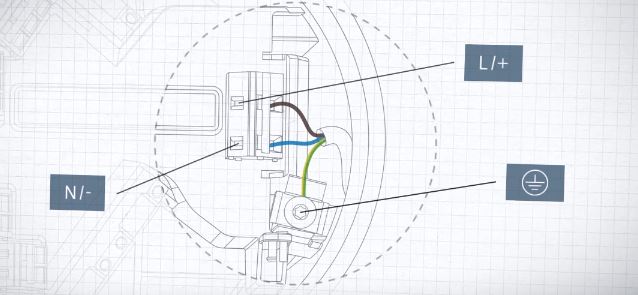

CABLES DE ALIMENTACION
transmisores de caudal por coriolis

Se debe cerrar la tapa de la conexión eléctrica

transmisores de caudal por coriolis

Para establecer el protocolo HART en el transmisor se debe deslizar el cable por la salida de corriente HART
transmisores de caudal por coriolis

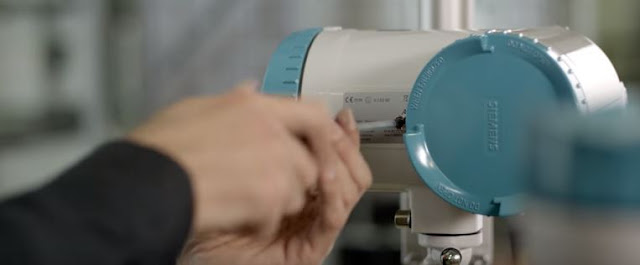

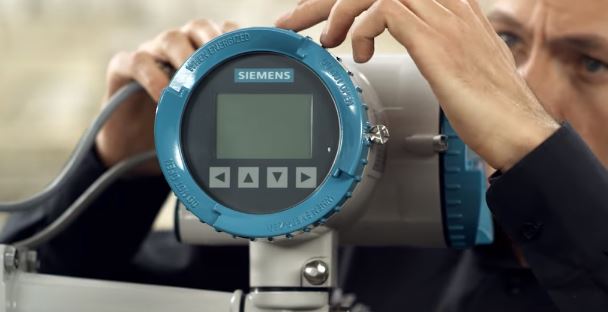

coloque la tapa
transmisores de caudal por coriolis

atornille los pasacables
transmisores de caudal por coriolis

debe comprobar todas las conexiones del transmisor
transmisores de caudal por coriolis

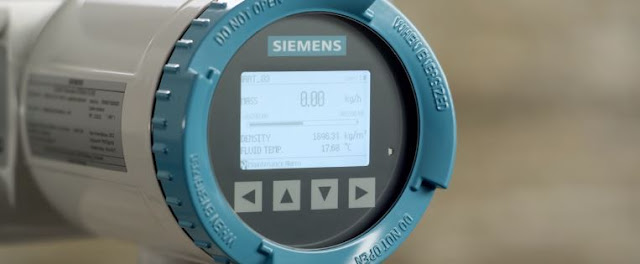

finalmente inicie la puesta en marcha del transmisor

transmisores de caudal por coriolis

APLICACIONES DE UN TRANSMISOR DE CORIOLIS

INDUSTRIA ALIMENTICIA: Medición de aceites vegetales, fluidos espesos como salsas, mayonesas
INDUSTRIA FARMACEUTICA: Quimicos viscosos, pastas dentales
INDUSTRIA OIL AND GAS: gases licuifizados (propano, butano, petroleo, gas natural)
Otro tipo de mezclas de alta viscocidad y densidad
