PRÁCTICA DE TRANSFORMADORES ELÉCTRICOS

laboratorio de transformadores eléctricos
imagen perteneciente a IYASA
LABORATORIO DE TRANSFORMADORES

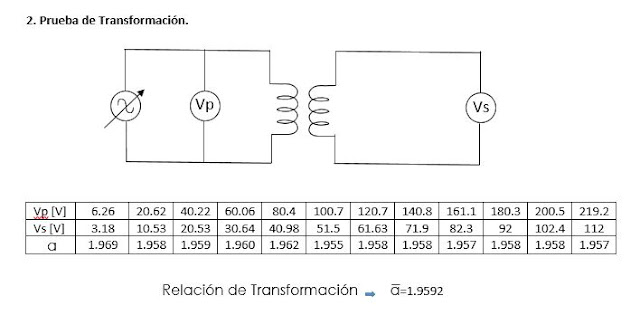

1. Identificar el lado de alta y baja tensión (anotar la resistencia).
laboratorio de transformadores eléctricos
laboratorio de transformadores eléctricos
laboratorio de transformadores eléctricos
laboratorio de transformadores eléctricos
laboratorio de transformadores eléctricos
laboratorio de transformadores eléctricos
laboratorio de transformadores eléctricos
laboratorio de transformadores eléctricos
laboratorio de transformadores eléctricos
laboratorio de transformadores eléctricos
laboratorio de transformadores eléctricos
 Conclusiones:
·   Se concluye que a partir de la medida de la resistencia de los devanados, se puede determinar cuál es el circuito AT y el circuito BT. La resistencia más alta corresponde a AT y se puede asumir como conductor más delgado y la resistencia más baja corresponde a BT y se puede asumir como conductor más grueso. (Aunque el transformador esté completamente tapado).

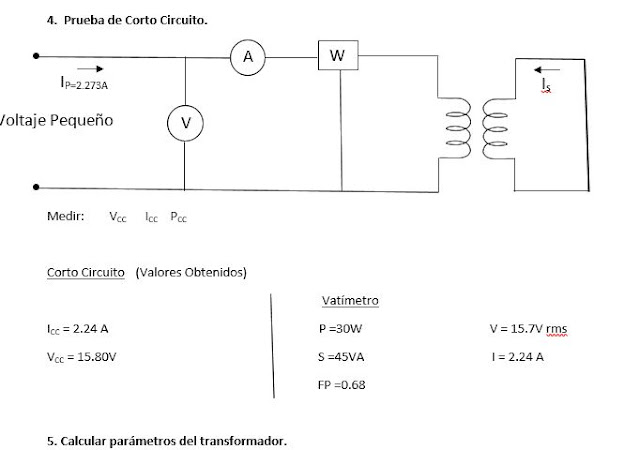

·  Se concluye que a partir de la prueba de Transformación, Circuito Abierto y Cortocircuito se pueden definir los parámetros de un trasformador.
· Se concluye que al graficar la prueba de transformación, la pendiente de la gráfica, es la relación de transformación.
· Se concluye que el transformador se puede utilizar como elevador o como reductor dependiendo de la necesidad o caso a usar.
·  Se concluye que las impedancias, corrientes y/o voltajes, se pueden referir a primario y/o secundario de acuerdo a la necesidad del cálculo solicitado.
·  Se concluye que las operaciones realizadas en clase de teoría y los datos obtenidos en la práctica de Transformadores si coinciden y cumplen las ecuaciones planteadas.
· Se concluye que cuando se opera un transformador hay unas pérdidas en vatios debido al núcleo y otras pérdidas en vatios debido al devanado. Las pérdidas del núcleo se consideran constantes durante la operación del equipo y son función de la frecuencia y el voltaje, mientras que las pérdidas en el devanado dependen del porcentaje de carga aplicado al equipo.
· Se concluye que cuando se carga un transformador (para el caso particular de la práctica 0.85 inductivo) el voltaje a la salida se cae debido a la impedancia interna del transformador. Es decir pasa de voltaje en vacío a voltaje en carga y depende del factor de potencia de la carga y del porcentaje de carga.
 Se concluye que la eficiencia de un transformador, depende de la potencia de  la carga que se conecte, su factor de potencia, y las pérdidas propias del transformador.
