ESQUEMAS ELÉCTRICOS

Un ESQUEMA ELÉCTRICO es básicamente la representación gráfica de un circuito eléctrico.

Esa representación gráfica puede ser elaborada mediante un software de diseño de circuitos eléctricos o a mano alzada.

Hay que tener en cuenta que existen muchos tipos de ESQUEMAS ELÉCTRICOS entre los cuales se destacan los residenciales, los de potencia y control y los automotrices por mencionar los más importantes.

Básicamente el ESQUEMA ELÉCTRICO ayuda a interpretar un plano eléctrico además de ser una guía para realizar mantenimientos preventivos y correctivos en una máquina de tipo electromecánica.

En el diseño de ESQUEMAS ELÉCTRICOS se deben tener en cuenta normativas, así como el empleo de símbolos, trazos, marcas e índices.

Y como todo ESQUEMA ELÉCTRICO debe ir sujeto a unos conceptos, definamos algunos de ellos.

¿QUE ES UN SÍMBOLO?

Es una representación de tipo pictórica de una máquina o parte de la mencionada.

¿QUE ES UN TRAZO?

Es una línea que indica el conductor eléctrico o la unión mecánica de dos o más símbolos.

¿QUE ES UNA MARCA?

Es una etiqueta que identifica un símbolo o un trazo, incluso: Todo un sistema de una máquina. Las marcas describen la referencia y guían mucho en la interpretación de planos eléctricos.

¿QUE ES UN INDICE?

Es un número o letra que se usa para identificar un componente o mecanismo acompañado de la marca. Puede también identificar trazos y símbolos.

Cuando los esquemas son elaborados correctamente, son interpretados por los técnicos e ingenieros sin ningún inconveniente.

Cuando se diseña un ESQUEMA ELÉCTRICO, se asumen que los mecanismos están apagados o que el sistema está en condiciones iniciales de operación. ¡Es decir que Todos los mecanismos eléctricos están desenergizados!

ESQUEMAS ELÉCTRICOS UNIFILARES Y MULTIFILARES

Los esquemas eléctricos unifilares representan gráficamente una conexión o relación de varias conexiones de elementos de un sistema eléctrico.

Para el caso de los sistemas eléctricos, muestra un solo hilo de conexión aún cuando físicamente existan varios hilos que permiten más conexiones.

Normalmente el esquema unifilar tiene una estructura similar a un árbol.

Un ESQUEMA ELÉCTRICO MULTIFILAR representa todos los elementos de un circuito con sus respectivas conexiones, símbolos y todos los conductores señalados con colores y con conexiones en sus respectivos terminales.

Un ejemplo de ESQUEMA MULTIFILAR es el circuito de potencia de un motor trifásico el cual muestra la conexión que va desde la red eléctrica hacia la carga.

Esquema eléctrico Multifilar

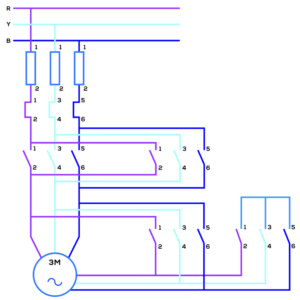

Figura 1. Esquema eléctrico multifilar.

OTRO TIPO DE ESQUEMAS ELÉCTRICOS.

DE FUNCIONAMIENTO.

En estos esquemas, se muestran como se conectan las bobinas de los motores y los contactores, así como algunos elementos de control y señalización.

Este tipo de esquemas, se usa para representar los circuitos de mando o control en sistemas cableados.

Recordemos que en los sistemas programables todo va sujeto a una representación de contactos con PLC los cuales serán estudiados brevemente en este post.

En este tipo de esquemas no se tiene en cuenta la ubicación física de los elementos de control, así como sus características considerando solamente la función que estos realizan en su totalidad.

En estos diagramas de funcionamiento, se involucran muchas líneas verticales y dos horizontales las cuales están separadas que indican la alimentación del circuito.

Asimismo, se ubican muchos símbolos y marcaciones las cuales deben ser lógicas con los diversos elementos del circuito.

La interconexión de los circuitos parciales como, por ejemplo: (contactor a pulsadores) debe hacerse hacia líneas horizontales de tal forma que los trazos verticales queden unidos.

Los esquemas no deben tener cruces de líneas con el fin de que se facilite la lectura e interpretación del plano eléctrico.

Un conductor jamás se representa como una línea oblicua, ni siquiera las líneas de alimentación.

Las líneas punteadas horizontales o verticales representan los trazos mecánicos.

Todos los elementos de un circuito de potencia y control deben estar claramente identificados, así como sus correspondientes entradas y salidas.

Si se tienen varios símbolos con una misma marca, quiere decir que estos pertenecen al mismo aparato.

Nunca se deben cruzar las marcas ya que esto ocasionará confusiones en las simulaciones y en la interpretación de los planos y esquemas eléctricos.

Por seguridad es preferible tener pilotos indicadores para cada circuito que indiquen activaciones y/o desactivaciones.

Todo esquema de potencia debe contener su respectivo esquema de control. Son complementarios.

Debajo de donde se encuentran los símbolos de las bobinas, así como la línea de alimentación, se deben encontrar todos los contactos instantáneos y temporizados pertenecientes al contactor.

Esta información ayudará a ubicar rápidamente un contacto y a evitar errores o cruces entre conexiones.

Esquema de control
Figura 2. Esquema de control.

INALAMBRICOS.

No es necesariamente un esquema eléctrico sino una tabla donde se indican paso a paso todas las conexiones que deben efectuarse para el diagrama de control.

Las consideraciones a tener en cuenta para la elaboración de la tabla son dos: la primera es tener el esquema de funcionamiento y la segunda es que el diseño se haya realizado correctamente.

Es una herramienta de gran ayuda para las personas que no tienen muchos conocimientos en electricidad y para aquellos que no tengan una adecuada formación en la lectura e interpretación de planos eléctricos.

Aparte de esto es una herramienta importante para las personas que elaboran cuadros o tableros eléctricos.

Así que, si quieres completar en tu curriculum que sabes leer e interpretar planos eléctricos, estás leyendo el post correcto y visitaste la página correcta.

SIMBOLOS MÁS USADOS PARA EL DISEÑO DE ESQUEMAS ELÉCTRICOS.

tabla de esquemas eléctricos

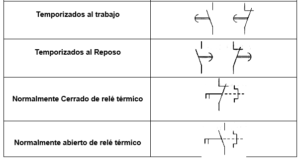

CONTACTOS

tabla de esquemas eléctricos

tabla de esquemas eléctricos

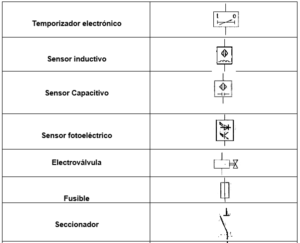

ELEMENTOS DE MANDO Y PROTECCIÓN

tabla de esquemas eléctricos

tabla de esquemas eléctricos

tabla de esquemas eléctricos

tabla de esquemas eléctricos

MANDOS MECÁNICOS

tabla de esquemas eléctricos

tabla de esquemas eléctricos

ALGUNOS APARATOS DE MANDO.

tabla de esquemas eléctricos

tabla de esquemas eléctricos

ELEMENTOS DE SEÑALIZACIÓN.

tabla de esquemas eléctricos

MARCAS.

tabla de esquemas eléctricos

MOTORES.

tabla de esquemas eléctricos

ESQUEMAS Y SÍMBOLOS PARA PROGRAMAR EN PLC.

tabla de esquemas eléctricos

tabla de esquemas eléctricos

ESQUEMAS GRAFCET

Los esquemas GRAFCET descomponen procesos secuenciales en una serie de etapas sucesivas que van sujetas a transiciones.

Son ampliamente usadas para programar secuencias y/o procesos

Estas secuencias pueden ser lineales, con direccionamiento condicional, y secuencias de tipo simultáneas.

tabla de esquemas eléctricos
