DISEÑO DE UN OSCILADOR DE RELAJACIÓN UJT

Comparte en tus redes sociales.
Saludos compañeros.

El día de hoy se procederá a diseñar un oscilador de relajación UJT.
Las ecuaciones de este transistor ya existen, sin embargo usted como diseñador puede proceder a analizar el circuito electrónico y con Hojas de datos característica, puede predecir el funcionamiento de este maravilloso dispositivo.
En la siguiente imagen, se presenta el comportamiento de las señales de salida de este dispositivo.
Claramente podemos observar que es un oscilador.
oscilador de relajación UJT
oscilador de relajación UJT


Diseñe un oscilador de relajación UJT con las siguientes características:
n=0.63

Rb1=5.8K

Rb2=3.4K

RBB=9.2K

Ip=5uA

Iv=3.5 mA

Vv=1.5V

 SE SOLICITA
encontrar Vp.
calcular la frecuencia de salida aproximada.
demostrar que un Re de 10k está dentro del rango aceptable. Es decir, Re min < Re < Re max

SOLUCIÓN.
oscilador de relajación UJT

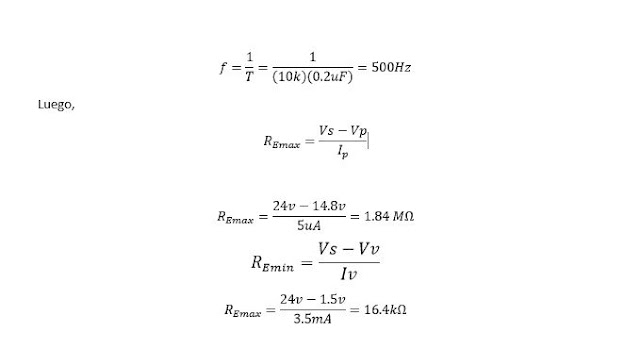

calculo de la frecuencia
oscilador de relajación UJT
