GENERADOR DE ONDA TRIANGULAR CON AMPLIFICADOR OPERACIONAL

FUNCIONAMIENTO.

El circuito presentado en este post es un generador RC de onda triangular.

Para su diseño se emplea 1 amplificador operacional de referencia LF353.

Este amplificador es usado como un comparador e integrador al mismo tiempo.

En este montaje el amplificador U1:A es el comparador, y U1:B es el integrador.

Al aplicar un voltaje al circuito de forma inicial, C1 permanece descargado por lo cual, el voltaje de salida del amplificador comparador será negativo.

La salida del integrador comienza a aumentar en forma lineal en dirección de +Vcc que para este caso son +15 volts.

Cuando el voltaje en la entrada no inversora del comparador U1:A pasa por cero, la salida del amplificador operacional será positiva.

C1 empieza a cargarse en dirección del voltaje de alimentación que para el caso particular de este circuito son +15 volts.

Una vez que ocurre dicho proceso, el voltaje de salida del integrador comienza a disminuir en forma lineal en dirección del voltaje de alimentación negativo del amplificador operacional -15 Volts cuando el voltaje de la resistencia de 33k que está unida con el pin 3 del comparador y la resistencia de 10k del integrador pasa por cero.

El comparador adquiere un voltaje negativo y el voltaje de salida del integrador empieza nuevamente a aumentar en dirección del voltaje positivo.

Este proceso se repite varias veces a una frecuencia determinada que depende de las constantes de tiempo del sistema RC y el punto de arranque que tenga el comparador.

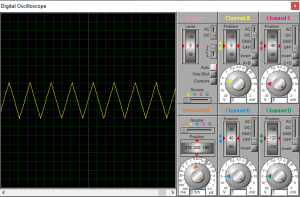

Al final, se produce una onda triangular simétrica en la salida Vo del integrador cuya frecuencia y amplitud dependen de las constantes de tiempo entregadas por la resistencia de 10k y el capacitor de 0.1uF.

La relación que contengan las resistencias de 10k y 33k que están unidas en conjunto con el pin 3 del amplificador operacional comparador.

Para el caso de este montaje en particular, la frecuencia de oscilación de la onda triangular es de 3KHz.
