Fuente de voltaje de 1.5 a 25 volts.

Las fuentes de voltaje son consideradas convertidores de corriente alterna a corriente directa (AC-DC) por la sencilla razón de que el voltaje proveniente de una linea de AC, se convierte en DC la cual es apta para alimentar circuitos electrónicos de baja potencia.

Una fuente de voltaje es un instrumento indispensable en su laboratorio o taller de electrónica y nunca debería faltar dentro de sus herramientas. Todo aparato electrónico que usted conoce en el medio lleva incorporada una, bien sea un amplificador, un entorno de desarrollo a base de microcontroladores, un computador etc.

El tratamiento de la señal de una fuente de voltaje inicia con el voltaje de linea AC y el transformador el cual se encarga de reducir el nivel de tensión de 110 Volts a 24 volts.

En ese punto, es necesario emplear un fusible para proteger el circuito contra daños que puedan ocurrir como un cortocircuito.

El voltaje de alterna proveniente del transformador, va hacia un puente rectificador que se encarga de convertir la señal alterna, en una señal de onda completa.

Esta señal de onda completa, entra a una serie de condensadores para iniciar un proceso de filtrado. Este proceso consiste simplemente en eliminar la componente de DC proveniente del rectificador de onda completa.

A la salida del condensador se obtiene una señal de rizado y en este punto, no es conveniente trabajar un circuito electrónico porque al momento de su alimentación va a tener problemas de encendido y funcionamiento.

Un regulador de voltaje, se encarga de entregar un voltaje completamente regulado y estable.

Todos los reguladores de voltaje tienen una configuración típica de conexionado el cual indica las protecciones correspondientes para evitar que el mismo se deteriore por temas de funcionamiento.



Para esta fuente en particular se emplea el regulador de voltaje LM317 el cual es un regulador completamente ajustable.



El empleo de un potenciómetro en este tipo de reguladores, nos permite entregar un voltaje estable y regulado para el funcionamiento de nuestro circuito electrónico.

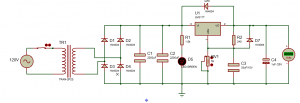

DIAGRAMA ESQUEMÁTICO.

        Puede descargar el plano para mayor comodidad haciendo clic

AQUI

LISTA DE MATERIALES.

1 Resistencia de 1.5k a 1/4W

1 Resistencia de 240 ohms a  1/4W

1 potenciómetro de 5k

2 condensadores de 2200 uF/50 volts electrolíticos.

1 condensador de 10uF/ 50 volts electrolítico

1 condensador de 1uF/35 volts Tantalio

1 Regulador de voltaje LM317

1 Led rojo

6 diodos 1N4004

1 Transformador 110V/24V

1 disipador de calor para encapsulado TO-220

1 Cable de potencia con enchufe

2 fusibles

1 cable calibre 22 AWG 30 cm.
