INTERRUPTOR INFRARROJO.

El día de hoy, explicaremos un sencillo circuito de barrera infrarroja.

Cuando requieres generar una señal de control cada vez que ocurre un evento, lo normal es que se usen sensores de tipo electromecánico para detectar una condición.

Este método tiene una desventaja y es el desgaste mecánico.

Es común que se presenten ese tipo de inconvenientes en la industria y en cualquier equipo electrónico.

En lugar de emplear dispositivos electromecánicos, se pueden emplear sensores que no hagan contacto con el objeto bajo medida.

El proyecto que se va a construir en este post es una «Barrera Infrarroja» por medio del cual se puede obtener una señal cada vez que un objeto pase entre dos puntos específicos.

Para que el sensor de barrera funcione correctamente, el circuito emisor y receptor infrarrojo deben estar ubicados estratégicamente y deben ser equidistantes.



CIRCUITO DE BARRERA INFRARROJA.

El circuito está conformado por un módulo emisor y receptor tal como lo mencionamos anteriormente.

El módulo emisor lo conforma un circuito integrado 555 el cual está configurado como oscilador para el diodo LED infrarrojo.

Este diodo LED oscila a una frecuencia variable que puede ser modificada por medio de un potenciómetro.

El haz de Luz que emite el diodo LED no se puede percibir a simple vista por lo que es necesario el uso de cámaras de celular.

El circuito receptor lo conforman dos etapas: La primera la conforma un amplificador operacional LM358 en cuyo primer amplificador se conecta un fototransistor.

El fototransistor es quien recibe la señal emitida por el fotodiodo.

La segunda etapa es un comparador de voltaje que enviará unos valores de salida a un módulo detector de frecuencia.

El circuito integrado LM567 actúa como filtro el cual se engancha o activa cada vez que en su entrada presenta la misma frecuencia de la señal para la cual fue configurado.

Esta frecuencia es fijada con los componentes externos a dicho circuito integrado.

EL FOTODIODO.

Es un dispositivo electrónico semiconductor que tiene la propiedad de modificar la corriente que circula a través de el de acuerdo a la cantidad de luz que incide sobre su área fotosensible.

Con este dispositivo se puede medir la cantidad de luz presente en un determinado sitio.

El fotodiodo infrarrojo internamente posee un filtro que permite aceptar únicamente señales luminosas de este tipo.

Su aspecto físico puede ser similar al de un LED normal y al de un LED infrarrojo.

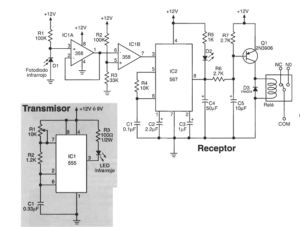

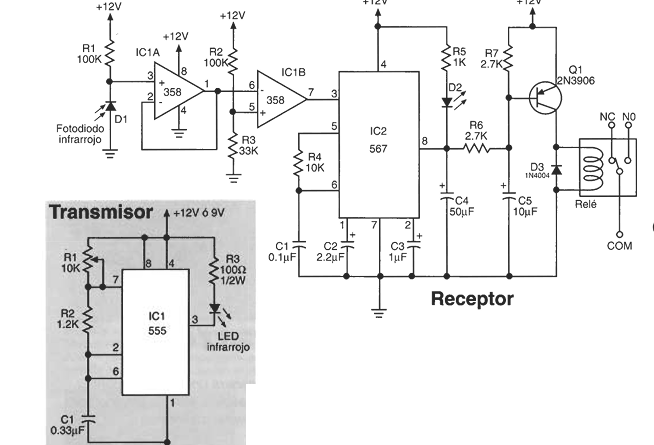

CIRCUITO ELECTRÓNICO.
