GENERADOR DE DIENTE DE SIERRA CON TRANSISTOR UJT

Comparte en tus redes sociales.

La señal que genera el oscilador de relajación, es muy similar a una señal de diente de sierra, sin embargo para poder ser considerada como tal, se requiere agregar al oscilador un circuito que convierta a una señal lineal, el voltaje del emisor del UJT (Ve).

Este circuito puede ser una fuente de corriente que para intervalos iguales de tiempo, suministra corriente constante al condensador.

fuente de corriente UJT
Figura 1. Fuente de corriente constante con UJT

R2 que es donde va el terminal B1 se toma igual a cero ohms con el fin de que el periodo de encendido o (Ton) sea aproximadamente igual a cero, logrando de esta forma una caída más vertical.

Para el condensador se tiene la siguiente expresión:

Pero la corriente (i) se define como:

Por lo tanto:

Pero como la corriente (I)  es una fuente de corriente constante:

Si el segundo miembro de la ecuación anterior es constante, el primer miembro debe serlo también; por ende se puede escribir la ecuación anterior de la siguiente forma:

Lo que implica que el incremento de voltaje en el condensador por unidad de tiempo es constante.

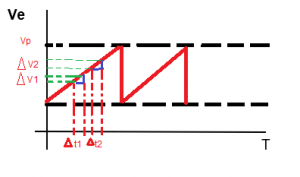

Graficando lo mencionado anteriormente, se tiene una señal de diente de sierra.

si los siguientes parámetros son iguales:

entonces:

La fuente de corriente representada en el circuito mostrado en la figura 1,se puede implementar de varias formas y una de ellas es usando un transistor bipolar PNP en configuración “base común”.

COMPONENTES.

1 Batería de 12 voltios

1 resistencia de 1k (R1)

1 resistencia de 10k (R2)

1 resistencia de 330 ohms (R3)

1 transistor UJT 2N2646 (Q2)

1 potenciómetro de 10k(RV1)

1 transistor 2N3905 o 2N3906 (Q1)

1 condensador electrolítico de 0.1 uF (C1)

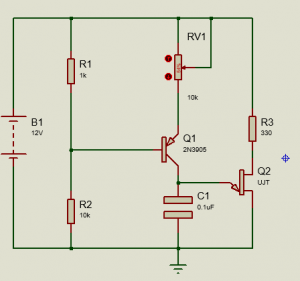

circuito generador de rampa con UJT
Figura 2: circuito generador de rampa con transistor UJT

FORMA DE ONDA OBTENIDA.

rampa
Figura 3: rampa obtenida por medio de simulación

NOTAS IMPORTANTES.

En este circuito, la frecuencia puede variar ajustando el valor de la resistencia variable para valores muy pequeños, se debe tener en cuenta evitar sobrepasar la corriente de colector.

Algunas de las características esenciales del transistor UJT como son las corrientes de disparo y la pérdida de entrada pequeñas, voltaje de salida entre 3 y 5 voltios, se han logrado mejorar en otros dispositivos unijunturas.
