PIC16F628A – GENERALIDADES.

CPU RISC DE ALTO RENDIMIENTO. (RISC: computador con conjunto de instrucciones reducido) PARA EL PIC 16F628A.

  • Velocidad de reloj DC
  • Se puede trabajar con cristal de 4MHz.
  • Capacidad de interrupción.
  • Pila de Hardware de 8 niveles de profundidad.
  • Modos de direccionamiento directo, indirecto y relativo.
  • 35 instrucciones de una sola palabra.
  • Todas las instrucciones de ciclo único, exceptuando ramas.

      CARACTERISTICAS ESPECIALES DEL MICROCONTROLADOR.

  • Opciones de oscilador interno y externo.
  • Oscilador interno de precisión de 4 MHz de fábrica calibrado al 1%
  • Oscilador interno de 48KHz de baja potencia.
  • Soporte de oscilador externo para cristales y resonadores.
  • Modo de suspensión de ahorro de energía (Importante).
  • Pull-Ups débiles programables en
  • Clear Master multiplexado / Fin de entrada.
  • Watchdog Timer con oscilador independiente para operación confiable.
  • Programación de bajo voltaje.
  • Programación serial en circuito a través de 2
  • Protección de código programable.
  • Restablecimiento de apagado.
  • Restablecimiento de encendido.
  • Temporizador de encendido y temporizador de arranque del oscilador.
  • Amplio rango del voltaje de operación (0-5.5V)
  • Rango de temperatura industrial y extendido.
  • Celda Flash/EEPROM de alta resistencia.
  • 000 escritura de resistencia flash.
  • 000.000 de resistencia EEPROM de escritura.
  • 40 años de retención de datos.

CARACTERÍSTICAS DE BAJO CONSUMO PARA EL PIC 16F628A.

  • Corriente de espera:
  • 100 nA a 0V típica.
  • Corriente de operación:
  • 12uA a 32KHz, 0V típica.
  • 120uA a 1MHz, 0V típica.
  • Corriente de temporizador de vigilancia.
  • 1uA a 0V típica.
  • Timer1 corriente de oscilador.

1.2uA a 32KHz y 2.0V típica.

  • Oscilador interno de doble velocidad.

-Tiempo de ejecución seleccionable entre 4 MHz y 48KHz.

4uS de activación del modo sleep a 3.0V típico.

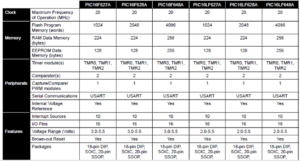

CARACTERÍSTICAS PERIFÉRICAS PARA EL PIC 16F628A.

  • 16 pines de entrada y salida con control de dirección individual.
  • Sumidero/ fuente de alta corriente para accionamiento LED
  • Módulo comparador analógico con:
  • Dos comparadores analógicos.
  • Referencia de voltaje en chip programable (VREF) modulo.
  • Referencia interna o externa seleccionable.
  • Las salidas del comparador son accesibles desde el exterior.
  • Timer0: Temporizador/contador de 8 bits con 8 bits con prescaler programable.
  • Timer1: Temporizador/contador de 16 bits con cristal externo/capacidad de reloj.
  • Timer2: Temporizador/contador de 8 bits con periodo de 8 bits, registro, prescaler y postcaler.

 PIC16F628A - GENERALIDADES.

  • Captura y compara. Módulo PWM:



16 bits captura/compara.

10 bits PWM

     *  direccionable universal síncrono/asíncrono Receptor/Transmisor USART/SCI

PINES DETALLADOS 16F628A.

 PIC16F628A - GENERALIDADES.

 PIC16F628A - GENERALIDADES.
