ELECTRONICA BÁSICA

Manejo de TINKERC para principiantes

Tinkercad

¿Qué es Tinkercad?

Tinkercad es una plataforma en línea gratuita de Autodesk que permite a los usuarios diseñar y simular circuitos electrónicos. Es muy intuitiva y está diseñada para ser utilizada por principiantes, incluyendo estudiantes y aficionados a la electrónica.

Características Principales

  1. Interfaz Intuitiva: La interfaz gráfica de arrastrar y soltar facilita la creación de circuitos.
  2. Simulación en Tiempo Real: Puedes probar tus circuitos y ver cómo funcionan sin necesidad de componentes físicos.
  3. Componentes Virtuales: Ofrece una amplia gama de componentes electrónicos virtuales, como resistencias, LEDs, transistores, y microcontroladores.
  4. Proyectos y Tutoriales: Incluye muchos tutoriales y ejemplos que ayudan a los principiantes a empezar rápidamente.

Cómo Usar Tinkercad para Enseñar Electrónica

   1. Registro y Configuración:

    • Regístrate en la página de Tinkercad (https://www.tinkercad.com).

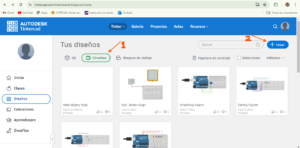

    • Una vez registrado, selecciona la opción “Circuito” en el menú principal.

   2. Crear un Circuito Nuevo:

    • Haz clic en “Crear” para comenzar un nuevo proyecto.

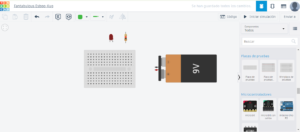

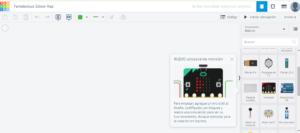

    • Aparecerá un área de trabajo donde podrás arrastrar y soltar componentes.

   3. Añadir Componentes:

    • En el panel de componentes, selecciona los elementos que necesitas. Por ejemplo, una resistencia, un LED y una batería.
    • Arrastra los componentes al área de trabajo y colócalos en la disposición deseada.

   4. Conectar los Componentes:

    • Usa el cursor para conectar los terminales de los componentes. Por ejemplo, conecta la batería al LED a través de la resistencia.
    • Puedes cambiar el color de los cables para mayor claridad.

   5. Configurar los Componentes:

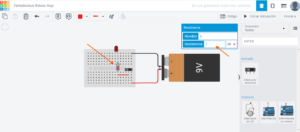

    • Haz clic en los componentes para ajustar sus propiedades. Por ejemplo, ajusta el valor de la resistencia.

  • Se puede observar que se está ajustando el valor de la resistencia con un valor de 2kΩ. Posteriormente se podrá visualizar el código de colores de acuerdo al valor de la resistencia que deseen colocar.

   6. Simular el Circuito:

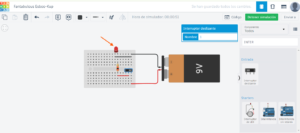

    • Haz clic en “Iniciar simulación” para ver cómo funciona tu circuito.
    • Observa cómo fluye la corriente y cómo se comportan los componentes. Por ejemplo, si el LED se enciende o no.

  • Se puede observar que el LED está encendido, al mover el interruptor de encendido y apagado podrás visualizar cuando se prende y apaga el LED.

Componentes

  • 1 LED (Con el color que desees).
  • 1 Resistencia (2kΩ).
  • 1 Batería (9V).
  • 1 Interruptor.

Experimentar y Aprender:

    • Modifica el circuito, cambia los valores de los componentes y observa los efectos.
    • Utiliza los ejemplos y tutoriales disponibles para aprender conceptos básicos como la ley de Ohm, circuitos en serie y paralelo, y más.

Ventajas de Usar Tinkercad

  • Seguridad: Permite a los principiantes experimentar sin riesgo de dañar componentes físicos o lastimarse. Esto es especialmente útil para estudiantes que están comenzando a explorar la electrónica.

  • Accesibilidad: Disponible en cualquier lugar con acceso a internet.
  • Aprendizaje Interactivo: Los estudiantes pueden ver los resultados de sus proyectos en tiempo real, lo que facilita la comprensión de conceptos teóricos a través de la práctica

  • Colaboración y compartir proyectos: Los proyectos se pueden guardar en la nube, facilitando la colaboración y el intercambio de ideas entre estudiantes y profesores.

  • Integración con el mundo real: Los conocimientos adquiridos en Tinkercad se pueden trasladar fácilmente a la construcción de circuitos físicos, utilizando las mismas configuraciones y componentes.
  • Tinkercad es una herramienta excelente para introducir a los principiantes en el mundo de la electrónica de una manera divertida y educativa.

A continuación dejare un corto video, a cerca de una simulación de un circuito en serie para que practiques y mejores tus conocimientos.
