Controlador Lógico Programable (PLC)

¿Qué es un Controlador Lógico Programable (PLC)?

Un Controlador Lógico Programable (PLC) es un dispositivo electrónico diseñado para controlar procesos industriales mediante la ejecución de programas almacenados en su memoria. Los PLCs se utilizan para automatizar maquinaria y procesos en fábricas, plantas de energía, y otras instalaciones industriales. Se programan utilizando lenguajes de programación específicos y están diseñados para operar en entornos industriales robustos.

¿Para qué sirve un PLC?

Los PLCs se utilizan principalmente para:

  1. Automatización de Procesos Industriales: Controlan maquinaria y procesos industriales como líneas de ensamblaje, sistemas de transporte, y plantas de procesamiento.
  2. Control de Máquinas: Manejan el funcionamiento de máquinas individuales o sistemas complejos de máquinas, asegurando una operación precisa y coordinada.
  3. Monitoreo y Supervisión: Recopilan datos de sensores y dispositivos de entrada, permitiendo la supervisión y el control en tiempo real de los procesos industriales.
  4. Seguridad: Implementan funciones de seguridad para proteger tanto al personal como a la maquinaria, como la detección de fallos y la activación de alarmas.

Funcionamiento de un PLC

El sistema PLC (Controlador Lógico Programable) permite a los usuarios crear lógica de control para procesos industriales mediante diversas instrucciones. Estas instrucciones incluyen lógica simple de bits, comparación, temporizadores, contadores, y operaciones matemáticas.

Para entender y desarrollar un programa de control con un PLC, se necesitan conocimientos básicos. El proceso de control en un PLC se puede dividir en tres pasos principales:

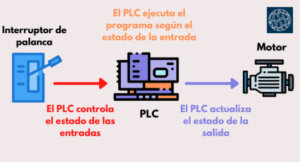

  1. Monitorear el estado de las entradas.
  2. Ejecutar el programa de control.
  3. Actualizar el estado de las salidas.

Como el PLC es un controlador dedicado, ejecuta este ciclo repetidamente. El tiempo que tarda en completar un ciclo se llama tiempo de escaneo, y suele ser muy corto, generalmente medido en milisegundos.

Todos los estados de las entradas y salidas se almacenan en la sección de memoria del PLC. Esta memoria también guarda información más compleja, como los resultados de cálculos matemáticos, el escalado de entradas analógicas y otras salidas complejas.

Independientemente del número de entradas y salidas añadidas, todos los PLCs generalmente realizan las mismas funciones básicas.

Aplicaciones Específicas de PLC

  1. Automatización de Fábricas:
    • Líneas de Ensamblaje: Controlan las operaciones de montaje de productos en líneas de producción.
    • Robótica: Coordinan el movimiento y las tareas de robots industriales.
  2. Control de Procesos:
    • Plantas Químicas: Gestionan la mezcla, reacción y separación de sustancias químicas.
    • Tratamiento de Aguas: Controlan las operaciones de filtración, bombeo y tratamiento químico.
  3. Sistemas de Transporte:
    • Aeropuertos: Controlan las cintas transportadoras de equipaje.
    • Puertos: Gestionan grúas y sistemas de carga y descarga de contenedores.
  4. Energía y Servicios Públicos:
    • Generación de Energía: Controlan turbinas y sistemas de distribución de energía.
    • Redes Eléctricas: Supervisan y gestionan la distribución de electricidad en redes de alta tensión.
  5. Industria Alimentaria:

    • Procesamiento de Alimentos: Automatizan procesos de cocción, envasado y etiquetado.
    • Bebidas: Controlan el embotellado y la pasteurización.

Ventajas de los PLC’s

  1. Flexibilidad: Los PLCs pueden ser reprogramados para adaptarse a cambios en el proceso o en el diseño del sistema.
  2. Fiabilidad: Están diseñados para operar en entornos industriales severos, con alta resistencia a vibraciones, temperaturas extremas, y interferencias eléctricas.
  3. Modularidad: Pueden ser configurados con módulos adicionales para ampliar sus capacidades, como módulos de entrada/salida adicionales, comunicaciones, y procesamiento especial.
  4. Facilidad de Mantenimiento: Su diagnóstico integrado y capacidad de monitoreo simplifican la identificación y solución de problemas.
  5. Integración: Pueden integrarse fácilmente con otros sistemas de control y supervisión, como SCADA (Supervisory Control and Data Acquisition) y sistemas HMI (Human-Machine Interface).

Arquitectura de un PLC

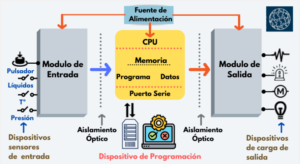

Un PLC típico tiene una arquitectura modular, que puede dividirse en varias partes esenciales:

  1. Unidad Central de Procesamiento (CPU):
    • Procesador: Ejecuta el programa del usuario, procesando datos de entrada y generando datos de salida.
    • Memoria: Almacena el programa del usuario y los datos de operación. Puede incluir memoria volátil (RAM) y no volátil (EEPROM o Flash).
  2. Módulos de Entrada/Salida (I/O):
    • Entradas: Reciben señales de dispositivos como sensores, interruptores, y otros transductores.
    • Salidas: Envían señales a actuadores como relés, solenoides, motores, y válvulas.
  3. Fuente de Alimentación:
    • Proporciona energía al PLC y a los módulos de I/O.
  4. Interfaz de Programación:
    • Conexiones y software utilizados para programar el PLC y monitorear su funcionamiento.
  5. Módulos de Comunicación:
    • Permiten la comunicación con otros dispositivos y sistemas, como SCADA, HMI, y redes industriales.

Tipos de PLC

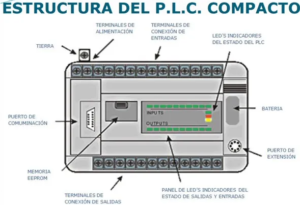

  1. PLC Compacto:
    • Todo en uno: CPU, I/O, y fuente de alimentación integrados en una sola unidad.
    • Ideal para aplicaciones más pequeñas con menos requisitos de I/O.

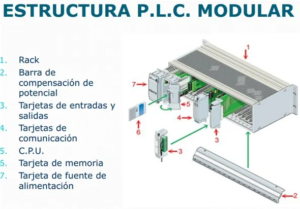

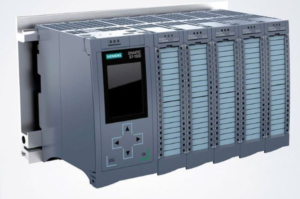

  2. PLC Modular:
    • Componentes separados: CPU, módulos de I/O, y fuente de alimentación son unidades independientes.
    • Permite mayor flexibilidad y expansión, adecuado para aplicaciones más complejas.
  3. PLC de Seguridad:
    • Diseñados específicamente para aplicaciones que requieren alta fiabilidad y características de seguridad mejoradas, como sistemas de parada de emergencia.



Lenguajes de Programación de PLC

Los PLCs pueden ser programados utilizando varios lenguajes estandarizados por la norma IEC 61131-3:

  1. Ladder Logic (LD):
    • Representa programas mediante diagramas que se asemejan a circuitos de relés eléctricos.
    • Popular por su facilidad de comprensión y similitud con los esquemas eléctricos.
  2. Function Block Diagram (FBD):
    • Utiliza bloques funcionales para representar funciones y operaciones del programa.
    • Bueno para aplicaciones de control de procesos y lógica de control compleja.
  3. Structured Text (ST):
    • Un lenguaje de alto nivel similar a Pascal.
    • Útil para programación compleja y algoritmos matemáticos.
  4. Instruction List (IL):
    • Un lenguaje de bajo nivel similar al ensamblador.
    • Menos común pero eficiente para operaciones simples y directas.
  5. Sequential Function Chart (SFC):

    • Representa el programa en forma de pasos secuenciales.
    • Ideal para aplicaciones de control secuencial y automatización de procesos.

¿Cómo se comunica un PLC con otros dispositivos?

Los PLCs se comunican con otros dispositivos y sistemas a través de varios protocolos de comunicación industrial. Estos protocolos permiten la transferencia de datos entre el PLC y otros componentes del sistema, como sensores, actuadores, interfaces hombre-máquina (HMI), sistemas de control y adquisición de datos (SCADA), y otros PLCs. A continuación se describen algunos de los protocolos más utilizados:

1. Ethernet/IP

Ethernet/IP (Ethernet Industrial Protocol) es uno de los protocolos más populares para la comunicación industrial basada en Ethernet. Ofrece las siguientes características:

  • Alta Velocidad y Ancho de Banda: Permite la transmisión rápida de grandes volúmenes de datos.
  • Interoperabilidad: Compatible con una amplia gama de dispositivos de diferentes fabricantes.
  • Escalabilidad: Adecuado para aplicaciones desde pequeñas redes locales hasta grandes sistemas distribuidos.
  • Topología Flexibles: Soporta topologías de red variadas, incluyendo estrella, anillo y árbol.
  • Seguridad: Incorpora mecanismos para asegurar la comunicación de datos críticos.

2. Modbus

Modbus es un protocolo de comunicación sencillo y robusto ampliamente utilizado en aplicaciones industriales. Existen varias variantes de Modbus:

  • Modbus RTU (Remote Terminal Unit): Utiliza comunicación serie (RS-232/RS-485) y es adecuado para aplicaciones en tiempo real.
  • Modbus ASCII: Similar a Modbus RTU, pero utiliza codificación ASCII, facilitando la lectura y depuración de datos.
  • Modbus TCP/IP: Combina Modbus con Ethernet, permitiendo comunicación en redes TCP/IP. Ideal para sistemas distribuidos y aplicaciones que requieren integración con redes de TI.

3. Profibus

Profibus (Process Field Bus) es un estándar de comunicación desarrollado para aplicaciones de automatización. Tiene dos variantes principales:

  • Profibus DP (Decentralized Peripherals): Utilizado para la comunicación rápida con dispositivos de campo descentralizados, como sensores y actuadores.
  • Profibus PA (Process Automation): Diseñado para aplicaciones de automatización de procesos, permitiendo la comunicación en entornos explosivos y facilitando la integración con sistemas de control de procesos.

4. DeviceNet

DeviceNet es un protocolo de comunicación basado en el estándar de bus de campo CAN (Controller Area Network). Ofrece las siguientes ventajas:

  • Facilidad de Integración: Permite la conexión y configuración sencilla de dispositivos como sensores, actuadores y otros módulos de I/O.
  • Flexibilidad: Soporta topologías de red flexibles y permite la adición o eliminación de dispositivos sin interrumpir la operación de la red.
  • Confiabilidad: Ofrece alta inmunidad al ruido y robustez en entornos industriales adversos.

5. CANopen

CANopen es un protocolo basado en CAN (Controller Area Network) y es utilizado principalmente en aplicaciones de automatización y control en tiempo real. Sus características incluyen:

  • Determinismo y Tiempo Real: Garantiza la entrega oportuna de mensajes críticos para el control en tiempo real.
  • Estandarización y Flexibilidad: Define perfiles de dispositivo estándar que permiten la interoperabilidad entre equipos de diferentes fabricantes.
  • Robustez: Alta resistencia al ruido electromagnético, lo que lo hace adecuado para entornos industriales difíciles.

Implementación en Sistemas PLC

Los PLCs utilizan estos protocolos de comunicación para:

    • Intercambiar Datos de Procesos: Recibir señales de entrada de sensores y enviar señales de salida a actuadores.
    • Monitoreo y Supervisión: Permitir la supervisión remota de procesos mediante HMI y SCADA.
    • Integración de Sistemas: Conectar y coordinar con otros sistemas de control y dispositivos en la red industrial.
    • Mantenimiento y Diagnóstico: Facilitar el mantenimiento preventivo y la detección de fallos mediante el monitoreo continuo de los dispositivos conectados.

¿Qué es un diagrama de escalera (Ladder Logic)?

El diagrama de escalera (Ladder Logic) es un lenguaje de programación que representa los circuitos de control en una forma similar a los diagramas eléctricos de relés. Es popular debido a su facilidad de comprensión y similitud con los esquemas eléctricos.

¿Qué son las entradas y salidas en un PLC?

Las entradas son señales recibidas por el PLC de dispositivos como sensores e interruptores, mientras que las salidas son señales enviadas desde el PLC a actuadores como motores, válvulas y relés.

¿Cuál es el propósito de los módulos de entrada/salida (I/O)?

Los módulos de entrada/salida (I/O) permiten al PLC interactuar con el entorno físico. Los módulos de entrada capturan señales del entorno, y los módulos de salida envían señales para controlar dispositivos externos.

¿Cómo se asegura la fiabilidad de un PLC en entornos industriales?

Los PLCs están diseñados para ser robustos y resistentes a condiciones adversas como vibraciones, temperaturas extremas, y interferencias eléctricas. Además, tienen características de autodiagnóstico y monitoreo para asegurar su funcionamiento continuo y fiable.

¿Qué se entiende por programación escalonada en un PLC?

La programación escalonada en un PLC se refiere a la organización del programa en secciones o escalones, cada uno de los cuales representa una parte del proceso de control. Esto facilita la estructuración y la comprensión del programa, especialmente en aplicaciones complejas.

¿Cuál es la diferencia entre un PLC compacto y un PLC modular?

Un PLC compacto integra la CPU, módulos de I/O y la fuente de alimentación en una sola unidad, adecuado para aplicaciones más simples. Un PLC modular tiene componentes separados para la CPU, módulos de I/O y la fuente de alimentación, lo que permite mayor flexibilidad y expansión para aplicaciones más complejas.

Los PLC recogen datos fiables

El número de entradas en un sistema PLC depende de las necesidades del usuario. No existe un límite en la cantidad de fuentes de datos ni en el volumen de datos que se pueden introducir.

Dispositivos de medición, sensores y controles de movimiento pueden recolectar una variedad de parámetros. Es responsabilidad del usuario definir cómo se recopilan estos datos y cómo se presentan las salidas.

  • En resumen, los PLC ofrecen soluciones robustas y escalables para la automatización industrial, proporcionando eficiencia operativa y facilitando el mantenimiento preventivo mediante la integración y supervisión efectiva de sistemas complejos
