Control de nivel y llenado de líquidos.

Saludos compañeros.

En este post, he creado un sencillo control de nivel y llenado de líquidos usando componentes electrónicos en el cual no te gastarás más de 9 dólares.

Es un circuito sencillo el cual puedes implementarlo para llenar jabón líquido para manos en estos tiempos donde el COVID-19 está a la orden del día o mezclar otro tipo de líquidos.

El circuito consta de un conjunto de compuertas lógicas, un transistor, un relé, unas pocas resistencias y una mini-bomba de agua. Solo tiene una condición de operación descrita en la siguiente tabla de verdad:

Interruptor de encendido sensor de nivel alto Bomba
0 0 0
0 1 0
1 0 1
1 1 0

El análisis es el siguiente:

Si el interruptor de encendido de la bomba está apagado y el sensor de nivel alto no detecta líquido, la bomba está apagada

si el interruptor de encendido de la bomba está apagado y el sensor de nivel alto detecta un nivel alto, quiere decir que puede haber líquido contenido en el recipiente

Si el interruptor de la bomba está en modo encendido y el sensor de nivel alto detecta que no hay agua, la bomba se prende.

Si el interruptor de la bomba está encendido y el sensor ubicado en el recipiente detecta que hay nivel de agua, la bomba se apaga.

De acuerdo a la tabla mostrada, la ecuación lógica presentada para este sistema es la siguiente:

B=I*S2′

I= interruptor de encendido

S2′: sensor de nivel 2

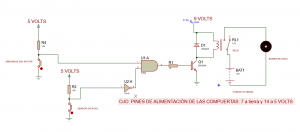

El circuito de llenado de tanques es el mostrado en la siguiente figura:

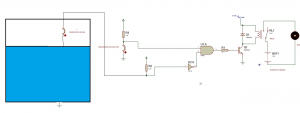

La siguiente imagen simula la ubicación de un sensor de nivel de agua con electrodos como la solución más barata. El voltaje de operación de este circuito es de 5 volts.

Los pulsadores son solo para simular el llenado del tanque y el encendido de la mini-bomba de agua

LISTADO DE MATERIALES.

COMPONENTE CANTIDAD PRECIO APROX-DÓLARES
R2=R4= resistencia de 10k 2 0.06 usd
R1= 1K=resistencia de 1k 1 0.03 usd
U1A: 74LS08 circuito integrado AND 1 0.25 usd
U2A: 74LS14 circuito integrado NOT 1 0.25 usd
Q1: 2N3904: transistor NPN 1 0.15 usd
D1: 1N4004: diodo 1 0.15 usd
RL1: Relé 9 volts 1 0.75 usd
BAT1: 9 volts 1 1.3 usd
BAT2: 5 Volts (no aparece en el plano) 1 1.3 usd

otros: Minibomba de agua:  3 usd aproximadamente

Total: 7.24 usd= 28960 pesos colombianos
