Circuitos eléctricos: Voltajes desconocidos. Ejercicio 2.

Te recomendamos visitar https://instrumath.com para que disfrutes de contenido relacionado con matemáticas y electrónica.

En este breve post vamos a resolver un sencillo ejercicio de circuitos eléctricos el cual consiste en encontrar el voltaje “Vx” entre las resistencias R2 y R3.

Si quieres profundizar sobre el tema “Voltajes desconocidos”, te recomendamos clicar donde dice ENLACE.

El problema planteado es el siguiente:

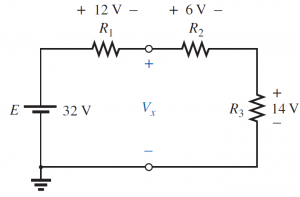

Voltaje desconocido Vx
Figura 1. Voltaje desconocido Vx

Para este problema en particular se pide conocer el concepto de: ley de voltaje de kirchhoff.

En este ejercicio se irá un paso más adelante asumiento que los lectores de este post conocen el tema mencionado anteriormente.

Si conocemos el voltaje de la resistencia R2 y R3, es posible conocer el voltaje Vx del circuito ya que a partir de ese punto es que se calculará el voltaje mencionado.

Una ecuación sencilla que se puede deducir de dicho circuito es la siguiente:

Donde V2 y V3 son los voltajes en las resistencias 2 y 3.

¿ Conocemos los valores de V2 y V3?

R:// si!

En ese caso sería sumar los voltajes de V2 y V3

Y listo eso es todo.

El resultado final del análisis del circuito planteado en la figura 1 es de 20V.
