Circuitos eléctricos: Ejercicio con 3 fuentes de voltaje.

Te recomendamos visitar https://instrumath.com para que disfrutes de contenido relacionado con matemáticas y electrónica.

Si quieres mirar más ejercicios y temas, puedes visualizarlos en la categoría CIRCUITOS ELÉCTRICOS donde estaremos compartiendo más contenido relacionado con el tema.

En este post resolveremos un sencillo circuito de 3 baterías o fuentes de voltaje conectadas tipo malla.

El ejercicio propuesto es el siguiente:

ejercicio fuentes de voltaje.
Figura 1. Hallar V1 y V2

Para este ejercicio se solicita hallar V1 y V2.

La solución para este circuito es muy simple.

El circuito tiene unas trayectorias planteadas y el análisis del circuito se debe realizar en base a las trayectorias mencionadas.

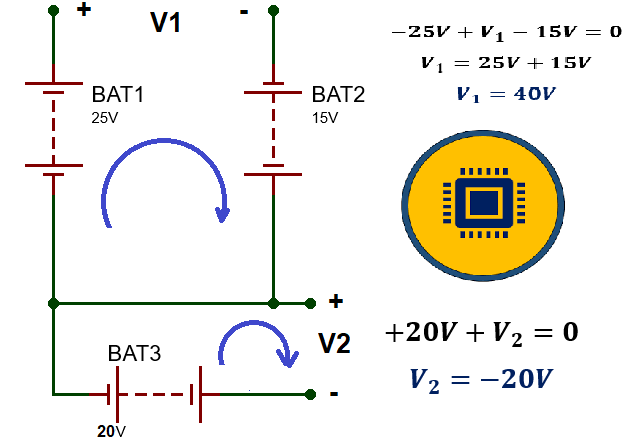

Trayectorias de análisis del voltaje.
Figura 2. Trayectorias de análisis del voltaje.

Para la trayectoria 1, el análisis se inicia desde la terminal negativa de la batería de 25V en dirección de las manecillas del reloj.

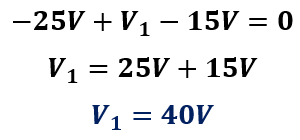

TRAYECTORIA 1.

Para la trayectoria 2, el análisis se inicia desde la terminal POSITIVA de la batería de 20V en dirección de las manecillas del reloj.

TRAYECTORIA 2.

De esta forma concluye la solución del ejercicio.

Esperamos que este post sea de su agrado.
