Optoacoplador 4N25

El optoacoplador 4N25 es una referencia muy común dentro de la familia de optoacopladores que existen en el mercado electrónico, de hecho es muy popular su uso y como los demás optoacopladores cumple la función de ser un acoplamiento óptico mediante el paso de un haz de luz en este caso hacia la base de un fototransistor NPN el cual está encapsulado.



ENCAPSULADO.

OPTOACOPLADOR 4N25



PIN 1= Ánodo del fotodiodo interno.

PIN 2 = Cátodo del fotodiodo interno.

PIN 3 = No tiene funcionalidad.

PIN 4 = Emisor.

PIN 5  = Colector del fototransistor interno.

PIN 6 = Base del fototransistor.



DIAGRAMA ESQUEMÁTICO DE UN OPTOACOPLADOR 4N25.



OPTOACOPLADOR 4N25

Tal como se apreció en la figura anterior, en esta imagen podemos apreciar el diagrama esquemático de un optoacoplador 4N25.

Este optoacoplador es ampliamente utilizado para aislar los sistemas de potencia de los sistemas de control. El 4N35 en particular puede ser usado en microcontroladores PICs, Arduinos, u otros entornos de desarrollo.

Al igual que otros optoacopladores, la ventaja poderosa es la sustitución de relés en un circuito electrónico, la velocidad de interacción es mayor y la ausencia de rebotes son algunas de las ventajas de estos dispositivos.

El 4N25 se adapta perfectamente para controlar cargas pequeñas como motores, lámparas, servos pero que manejen bajos rangos de potencia. No se deben utilizar en cargas que demandan mucho consumo de corriente ya que se podrían quemar, se recomienda que su operación sea en un rango de voltaje máximo de 5 volts.

AQUI PUEDES DESCARGAR EL DATASHEET DEL OPTOACOPLADOR 4N25 DE DIVERSOS FABRICANTES.



CIRCUITO BÁSICO.



montaje típico

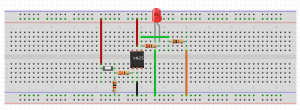

DIAGRAMA PICTÓRICO.

CARACTERÍSTICAS ELÉCTRICAS.

-Encapsulado DIP de 6 pines
-Voltaje de aislamiento pico 7500V AC
-Resistencia de aislamiento 10Ω
-Corriente continua de entrada del fotodiodo 60mA
-Potencia de disipación del fotodiodo 120mW
-Con salida tipo transistor
-Posee pin de conexión a base de transistor
-Voltaje de Colector a Emisor 30V
-Voltaje de Colector a Base 70V
-Potencia de disipación del detector 150mW
-Relación de transferencia de corriente (CTR) 20%
-Tiempo de encendido y apagado no saturado 2µs
