PRUEBAS FUNCIONALES PARA VÁLVULAS SOLENOIDES.

En esta imagen vemos cómo se realiza la prueba funcional para la válvula solenoide usando aire de un sistema de suministro..

Prueba de válvula solenoide:

  • El suministro de aire está conectado al regulador del filtro de aire (AFR).
  • Establezca la tensión requerida en el AFR y conecte la salida del AFR a la válvula solenoide.
  • Conectar la salida de la válvula solenoide a una válvula de bola.
  • Conectar un manómetro en la salida de la válvula solenoide.
  • El objetivo del medidor de prueba (test gauge) es verificar que la tensión de la línea de entrada depende de la energía SOV.
  • Válvula de bola utilizada para detener la prueba funcional.

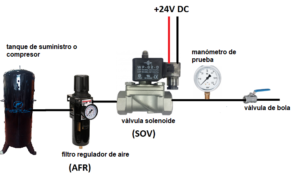

Configuración típica de prueba de válvula solenoide.

  • Consultar la placa de identificación para ver la hoja de datos del fabricante/instrumento. Confirme los valores de voltaje / corriente de la válvula solenoide (considere un dispositivo de + 24 V CC para el ejemplo)
  • Comprobar la configuración del puerto de la válvula solenoide.
  • Herramienta de conexión de acuerdo con la configuración típica de la muestra.
  • Aplique voltaje en los terminales de la válvula especificada por aire y conecte 24 VCC a los terminales de la válvula con el solenoide.
  • Encienda el suministro de energía de 24 VCC, inspeccionar la válvula de energía controlando la tensión del manómetro de muestra (presión creciente).
  • Apagar el suministro. Confirme la válvula desenergizada, inspeccione el valor del manómetro de muestra nuevamente (Disminución de la tensión)
  • Tabular todos los resultados en la hoja de verificación.
