Objetivos

• Elaborar los diagramas de potencia y de control para implementar un sistema inversor de giro de un motor de inducción trifásico mediante contactores.
• Verificar el correcto funcionamiento del circuito, comprobando que las conexiones de potencia y control permitan invertir el sentido de giro del motor de forma segura y confiable.

Si deseas un enfoque más académico, podrías plantearlos así:

Objetivo general

• Diseñar e implementar un circuito de inversión de giro para un motor de inducción trifásico, utilizando circuitos de potencia y control basados en contactores.

Objetivos específicos

• Diseñar el diagrama de potencia para la inversión del sentido de giro del motor.
• Diseñar el diagrama de control con los respectivos enclavamientos eléctricos para evitar la activación simultánea de los contactores.
• Montar y poner en funcionamiento el sistema.
• Verificar experimentalmente la inversión del sentido de giro del motor y el correcto funcionamiento de las protecciones y enclavamientos.

¿En qué consiste un sistema inversor de giro en un motor trifásico?

Los motores de inducción trifásicos son ampliamente utilizados en la industria debido a su robustez, confiabilidad y bajo mantenimiento. Se encuentran presentes en una gran variedad de aplicaciones donde es necesario convertir la energía eléctrica en movimiento mecánico.

En muchos procesos industriales no basta con que el motor gire en un único sentido. Existen aplicaciones donde es indispensable invertir su dirección de giro para realizar una determinada operación. Algunos ejemplos son:

• Puentes grúa para desplazar cargas hacia adelante y hacia atrás.
• Guinches y montacargas para elevar y descender cargas.
• Máquinas herramienta con movimientos de avance y retroceso.
• Bandas transportadoras reversibles.
• Sistemas automatizados de apertura y cierre.

¿Cómo se invierte el giro de un motor trifásico?

La inversión del sentido de giro se logra intercambiando dos de las tres fases que alimentan al motor. Al modificar la secuencia de fases, cambia el sentido del campo magnético giratorio generado en el estator, haciendo que el rotor gire en la dirección opuesta.

Aunque este principio es sencillo, su implementación debe realizarse mediante un circuito de potencia y un circuito de control diseñados para garantizar la seguridad del sistema.

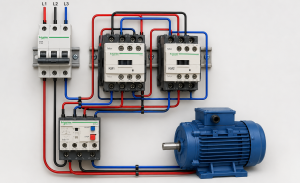

Componentes utilizados

Un sistema inversor de giro puede estar conformado por los siguientes elementos:

• Interruptor o guardamotor.
• Dos contactores de potencia.
• Relé térmico de protección.
• Pulsadores de marcha y paro.
• Contactos auxiliares para el enclavamiento eléctrico.
• Enclavamiento mecánico entre contactores (cuando aplique).
• Temporizadores, si la aplicación requiere retardos de conmutación.

Funcionamiento del circuito

Al presionar el pulsador de marcha para el giro hacia adelante, el contactor correspondiente se energiza y el motor comienza a girar en ese sentido.

Si durante el funcionamiento se presiona el pulsador del giro contrario, el motor no cambiará inmediatamente de dirección. Gracias al sistema de enclavamiento, el segundo contactor permanece bloqueado mientras el primero continúa energizado.

Este método de operación se conoce como «llamado con apagado», ya que para invertir el sentido de giro es necesario detener primero el motor mediante el pulsador de paro. Una vez desenergizado el primer contactor, puede activarse el segundo contactor, el cual invierte dos fases de alimentación y hace que el motor gire en la dirección contraria.

Este procedimiento evita la activación simultánea de ambos contactores, condición que produciría un cortocircuito entre fases y podría ocasionar daños importantes en el sistema eléctrico y en los equipos de control.
