PLC: Arranque secuencial de 3 motores trifásicos.

Saludos compañeros.

En este post, les compartimos un sistema de arranque secuencial para tres motores trifásicos implementado por medio de un PLC.

Las condiciones de operación son las siguientes:

Al pulsar marcha, el motor 1 se activa.

Después de 3 segundos, el motor 2 se activa.

Después de 4 segundos, el motor 3 se activan.

Al pulsar el botón de paro, pasan 5 segundos y se apagan los tres motores.

A continuación describimos las entradas y salidas del sistema:

PLC: Arranque secuencial de 3 motores trifásicos.

ENTRADAS
I0.0= Paro
I0.1= Marcha



SALIDAS.
Q0.0=Motor 1.
Q0.1= Motor 2.
Q0.2= Motor 3.

Una vez definidas las variables de entrada y salida, se procede a elaborar el plano eléctrico en CADE SIMU.

El plano describe las conexiones de entrada y salida del PLC en conjunto con el circuito de potencia conformado por los tres motores trifásicos así como las protecciones pertinentes para los motores: relés térmicos y fusibles.

plano eléctrico y de control
Fig 1: plano eléctrico y de control.

Una vez hecho el plano, se procedió a elaborar el algoritmo que controla el encendido de los 3 motores trifásicos mediante PLC en secuencia.

Para el primer segmento, I0.0 es el pulsador de paro , I0.1 es el pulsador de marcha el cual se enclava a una marca M1.0.

La marca M1.0 activa un temporizador TON referenciado como T30 basado en una tabla de temporizadores la cual puede visualizar en el siguiente video.

visita nuestros contenidos relacionados con máquinas eléctricas.

visita nuestros contenidos relacionados con PLC

visita nuestros contenidos relacionados con mediciones e instrumentación.

PLC: Arranque secuencial de 3 motores trifásicos.

T33 activa una marca M2.0

La marca M2.0 activa un Temporizador T36 durante un tiempo de 4 s.

PLC: Arranque secuencial de 3 motores trifásicos.

T36 activa una marca M3.0  y las marcas activan las bobinas Q0.0 Q0.1 y Q0.2

 PLC: Arranque secuencial de 3 motores trifásicos.

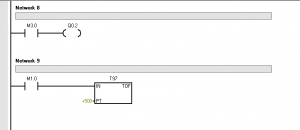

La marca M1.0 proveniente del circuito de arranque al momento de pulsar I0.0 activa un temporizador a la desconexión  identificado como T97 que procederá a desactivar durante un tiempo de 5 segundos la bobina Q0.0

PLC: Arranque secuencial de 3 motores trifásicos.

La marca M2.0 activa un temporizador a la desconexión identificado como T100 durante un tiempo de 5 segundos.

T100 es un contacto que desactiva la bobina Q0.1

 PLC: Arranque secuencial de 3 motores trifásicos.

La marca M3.0 activa un temporizador a la desconexión identificado como T37.

Posteriormente T37 (contacto NA) desactiva una bobina Q0.2

PLC: Arranque secuencial de 3 motores trifásicos.

 PLC: Arranque secuencial de 3 motores trifásicos.

Si hay alguna sugerencia acerca de como mejorar este código, estoy abierto a escucharla.

Si hay que corregir algún dato en la programación, puedes dejarlo en tus comentarios.

La idea de todo esto es aprender, compartir y jugar un rato con la programación de PLCs.

Saludos compañeros!
