Arranque simple y control secuencial con bloqueo implementado en PLC

¿Cómo funciona un arranque simple de un motor trifasico con bloqueo?

AUTOR: Juan Guillermo Mejía Arango

docente de la asignatura: elementos de máquinas.

Politécnico Colombiano Jaime Isaza Cadavid

Medellín 2021

Al pulsar marcha se activa la salida a un motor trifásico. Un sensor detecta el movimiento del motor, si en 5 segundos no se ha dado esta condición se debe apagar la salida.

El sistema queda bloqueado hasta que se presione un pulsador de reset. Mientras la máquina está bloqueada se debe activar una alarma intermitente de 5Hz.

Se dispone de protección contra sobrecarga, que apaga la salida del motor y activa la misma alarma pero fija.

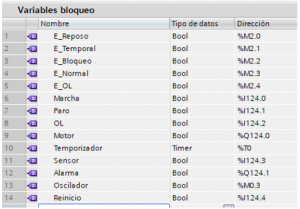

Se definen los estados (en marcas), entradas y salida

 Se programan los diferentes segmentos:

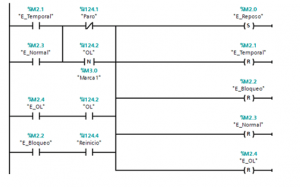

Segmento 1: Ir a estado de reposo cuando se presiona paro, se dispara el térmico, se da reinicio o cuando se reposiciona.

Segmento 2: Activar estado OL

Segmento 3: Activar estado temporal

Segmento 4: Activar estado de bloqueo

Segmento 5: Activar estado normal

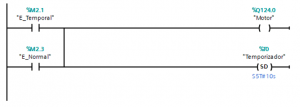

Segmento 6: Activar motor. En estado temporal o en estado normal

Segmento 7: Activar alarma bloqueo y de descarga

¿Cómo funciona un control secuencial con bloqueo?

Al pulsar marcha se activa el motor1, luego de 5 segundos se activa el motor 2. Al dar paro se desactivan los dos motores. Luego de que el motor 2 sea activado durante 5 veces, la maquina debe quedar bloqueada para otras marchas hasta que se presiona un botón de reinicio. Debe haber una alarme intermitente para el motor q, otra para el motor 2 y otra para cuando la maquina está bloqueada.

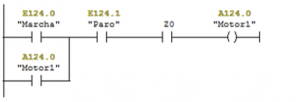

Segmento 1: Al dar marcha se activa el motor 1 siempre y cuando el contador no esté en cero.

Segmento 2: Al energizar el motor 1 se activa el temporizador.

Segmento 3: TO pone en funcionamiento el contador

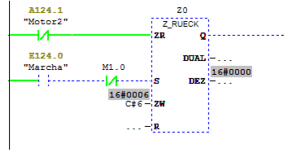

Segmento 4: El contador se carga cuando se pulsa por primera vez el botón de marcha, M1.0 impide que otros pulsos de marcha reinicien el contador. Se cuente en forma descendente siempre que M2 se apaga.

Segmento 5: Este segmento sirve para que la acción de carga en el contador solo sea efectiva. La primera vez que se presiona marcha, El evento borra su memoria al dar reinicio.

Segmento 6: Alarma motor 1

Segmento 7: Alarma motor 1

Segmento 8: Alarma maquina bloqueada
