CONTROL AUTOMATICO SISTEMAS DE CONTROL ANALOGO

ESCALÓN UNITARIO EN MATLAB

realizar un menú en matlab que permita visualizar la respuesta temporal de:

ante un escalón unitario

ante un escalón de magnitud 5

codigo fuente en matlab

num=[6];

den=[4 3];

sis=tf(num,den);

num2=[2];

den2=[1.33 1]

sis2=tf(num2,den2);

k=menu(‘RESPUESTA TEMPORAL DEL SISTEMA’,’ESCALON UNITARIO’,’ESCALON Y MAGNITUD 5′,’SALIR’);

while(k)

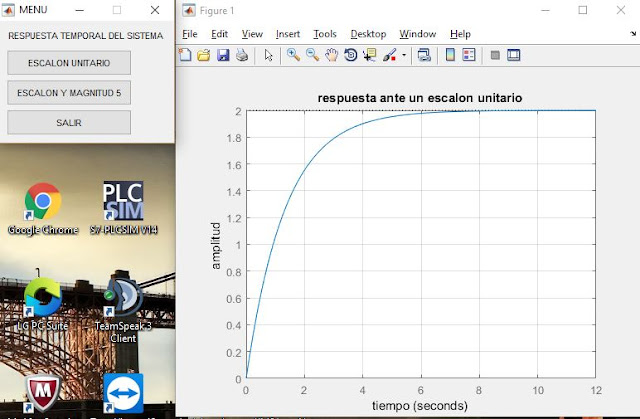

if k==1

step(sis);

grid;

title(‘respuesta ante un escalon unitario’);

xlabel(‘tiempo’);

ylabel(‘amplitud’);

else if k==2

step(5*sis2);

grid;

title(‘respuesta ante un escalon y magnitud 5’);

xlabel(‘tiempo’);

ylabel(‘amplitud’);

else if k==3

break;

end

k=menu(‘RESPUESTA TEMPORAL DEL SISTEMA’,’ESCALON UNITARIO’,’ESCALON Y MAGNITUD 5′,’SALIR’);

end
