circuitos impresos: Fabricación por el método de planchado

circuitos impresos: Fabricación por el método de planchado

Cuando nos iniciamos en electrónica deseamos aprender muchas cosas entre las cuales está: aprender a soldar componentes, saber o tener nociones de electrónica y por supuesto fabricar circuitos impresos. Hacer todo esto uno solo no es algo fácil ni que se aprenda de la noche a la mañana ya que requiere que cometamos errores muchas veces y que las cosas no se nos den. Sin embargo, intentarlo varias veces te llevará al éxito y a resultados realmente increíbles. En este post te compartiré a partir de mi experiencia como fabricar un circuito impreso por el método más simple y económico y es el método de planchado.
Si bien existen muchas técnicas como serigrafía, insolación, cinta de enmascarar, tinta permanente la técnica de planchado resulta ser la opción más económica para los aficionados en electrónica. Es usada por muchos estudiantes y aficionados a la electrónica; sin embargo esta técnica resulta contaminante pero no tan peligrosa como para que se te dañen los pulmones o se te dañe la vista.
Quiero alertar a los que usan esta técnica que se debe tener cuidado especial con el medio ambiente y tener en cuenta las normas de seguridad industrial y salud en el trabajo.
EQUIPO DE SEGURIDAD INDUSTRIAL
Tapabocas con filtro
CIRCUITOS IMPRESOS

Bata de trabajo
CIRCUITOS IMPRESOS

Guantes
CIRCUITOS IMPRESOS

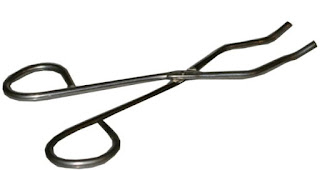

Pinza para sujetar elementos
CIRCUITOS IMPRESOS

Botas (en lo posible)
CIRCUITOS IMPRESOS

Pantalón tipo bata
CIRCUITOS IMPRESOS

Gafas transparentes.

CIRCUITOS IMPRESOS

circuitos impresos: Fabricación por el método de planchado

Nota: recuerde que el uso de estos elementos de protección garantiza su seguridad ante malas reacciones químicas, derrames accidentales, quema accidental, irritación en la piel, ojos, vapores peligrosos y otro tipo de eventos que pueden llegar a ocurrir ante un accidente con alguna sustancia química por muy simple que sea. Sensorics no se hace responsable por el no uso de elementos de protección personal y accidentes que el usuario pueda tener al atacar un circuito impreso.

esta es la reacción química del ácido férrico con la baquelita..solo los químicos lo entenderán

FeCl3 + Cu → FeCl2 + CuCl



FeCl3 + CuCl → FeCl2 + CuCl2





Una vez tengamos los equipos de seguridad adecuados, procedemos a la elaboración del circuito impreso teniendo todos los materiales en la mesa o área de trabajo para evitar de esta manera reprocesos y pérdidas de tiempo.



MATERIALES

MATERIALES
1 pliego de papel propal cote
CIRCUITOS IMPRESOS

1 bolsa de percloruro férrico o ácido férrico
CIRCUITOS IMPRESOS

1 plancha
CIRCUITOS IMPRESOS

1 bisturí ( para cortar el circuito impreso)
CIRCUITOS IMPRESOS

1 cinta de enmascarar
CIRCUITOS IMPRESOS


2 hojas de block tamaño carta
CIRCUITOS IMPRESOS

1 taza plástica con tapa tipo porta-comidas
CIRCUITOS IMPRESOS

1 pocillo de agua caliente
CIRCUITOS IMPRESOS

1 taza de agua fría y limpia
CIRCUITOS IMPRESOS

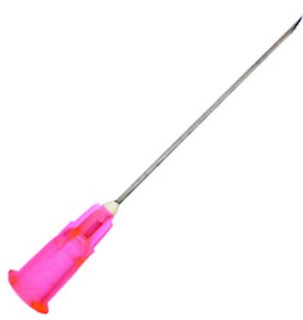

1 aguja para remover
CIRCUITOS IMPRESOS

1 marchador sharpie permanente
CIRCUITOS IMPRESOS

1 mototool
CIRCUITOS IMPRESOS
brocas

CIRCUITOS IMPRESOS

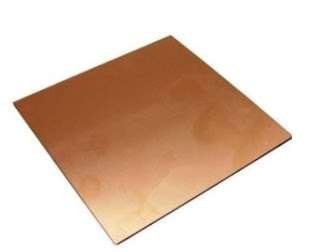

1 baquelita para circuito impreso
CIRCUITOS IMPRESOS

PROCEDIMIENTO.
Inicialmente empezamos a diseñar nuestro circuito en un software de simulación de circuitos impresos. Normalmente se hace en Eagle PCB o PCB wizard. Para hacerlo debe tener instalado dichos softwares en su computador ya que de lo contrario si va a realizar un circuito sencillo debe hacerlo a mano.
CIRCUITOS IMPRESOS
CIRCUITOS IMPRESOS
CIRCUITOS IMPRESOS

circuitos impresos: Fabricación por el método de planchado

Una vez impreso el circuito con las hojas de papel propalcote se debe proceder a efectuar el planchado del circuito impreso colocando la superficie impresa sobre la superficie de cobre de la baquelita para empezar a realizar el planchado

CIRCUITOS IMPRESOS

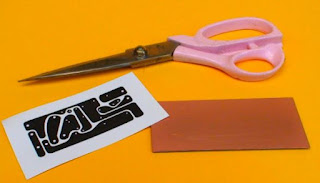

Recorte su circuito impreso con unas tijeras a la medida de la tarjeta. no pierda material

CIRCUITOS IMPRESOS
pegue su circuito impreso sobre la baquelita con la hoja de block y cinta de enmascarar
CIRCUITOS IMPRESOS




Proceda a realizar el planchado. hágalo durante 10 a 12 minutos haciendo presión con la plancha por todo el circuito impreso
CIRCUITOS IMPRESOS
Una vez planchado el circuito impreso le debe quedar grabado en la baquelita de la siguiente forma:

CIRCUITOS IMPRESOS
nota: debe remover lo blanco y debe quedar descubierto la superficie negra..ayudese con el agua para limpiar el papel blanco. tenga cuidado ya que sino quedó adherida bien la tinta se le puede despegar de la baquelita y le tocaría hacer el procedimiento.

vierta ácido férrico en la taza, agua caliente y proceda a echar el circuito impreso en la solución.
CIRCUITOS IMPRESOS




mueva la taza tipo porta con tapa durante 10 minutos para que haga un buen grabado y elimine el cobre restante, no vierta el líquido sobre tuberías o lo bote en la calle o en arroyos o en ríos. recurra a la incineración del mismo o guárdelo para su re-utilización.

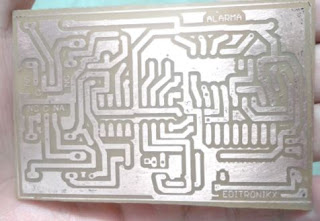

le debe quedar así pasandole una esponja metálica suave.
CIRCUITOS IMPRESOS

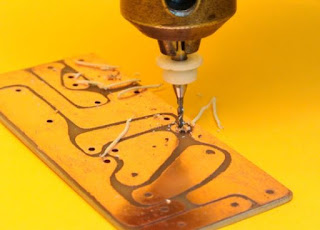

ahora proceda a seleccionar las brocas correspondientes para hacer las perforaciones.
CIRCUITOS IMPRESOS
Finalmente proceda a realizar el ensamble y listo. Ya ha elaborado su primer circuito impreso
CIRCUITOS IMPRESOS

les comparto el video de fabricación de circuitos impresos usando el método de planchado.
