¿Qué es un Osciloscopio?

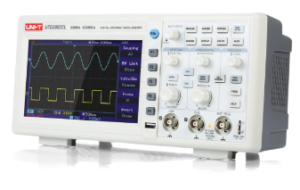

¿Qué es un osciloscopio?

Un osciloscopio es un instrumento electrónico que permite visualizar la variación de una señal eléctrica en el tiempo. Es una herramienta fundamental en la electrónica y en la ingeniería eléctrica para analizar y diagnosticar circuitos y sistemas. A continuación mencionaré detalladamente sus características y funciones:

  1. Pantalla: La pantalla del osciloscopio muestra la señal en forma de onda, generalmente en un gráfico de amplitud versus tiempo.
  2. Canales: Un osciloscopio puede tener múltiples canales, permitiendo la visualización de varias señales simultáneamente. Los canales suelen estar etiquetados como CH1, CH2, etc.
  3. Base de Tiempo: Controla el intervalo de tiempo que se muestra en la pantalla, permitiendo ver la señal con más o menos detalle temporal.
  4. Sensibilidad Vertical: Ajusta la escala vertical de la señal, es decir, cuánto representa cada división en la pantalla en términos de voltaje.
  5. Disparador (Trigger): Permite estabilizar la visualización de la señal al definir un punto de inicio consistente para cada barrido de la pantalla. Esto es esencial para observar señales periódicas de forma estable.
  6. Sondas: Los osciloscopios utilizan sondas para conectarse a los circuitos que se están midiendo. Estas sondas pueden ser de varios tipos, como pasivas o activas.

No obstante, el osciloscopio es una herramienta versátil y esencial para un técnico o ingeniero que trabaja con circuitos electrónicos. Su capacidad para mostrar visualmente cómo se comportan las señales eléctricas en el tiempo lo convierte en un instrumento invaluable para la investigación, desarrollo y reparación de dispositivos electrónicos.

Si bien, los usos mas comunes del osciloscopio son:

  1. Diagnóstico de Circuitos: Identificar problemas en circuitos electrónicos, como ruido, interferencias, y fallos en componentes.
  2. Medición de Señales: Medir características de señales eléctricas, como frecuencia, período, amplitud, y forma de onda.
  3. Diseño y Desarrollo: En el desarrollo de nuevos productos electrónicos, los ingenieros usan osciloscopios para verificar el funcionamiento de los circuitos y asegurar que cumplen con las especificaciones.
  4. Análisis de Señales: En comunicaciones, para analizar formas de onda complejas y modulaciones.

También tenemos diferentes tipos de osciloscopios:

  1. Analógicos: Utilizan tecnología de tubo de rayos catódicos (CRT) para mostrar la señal. Son menos comunes hoy en día.
  2. Digitales: Capturan la señal en forma digital y la muestran en una pantalla LCD o LED. Permiten almacenamiento y análisis más avanzado de las señales.
  3. Portátiles: Pequeños y fáciles de transportar, útiles para trabajos de campo.
  4. De Muestreo: Especializados para señales de alta frecuencia, que capturan muestras de la señal a intervalos regulares.

Importancia de un osciloscopio

La importancia de un osciloscopio radica en su capacidad para ofrecer una visión detallada y precisa de las señales eléctricas, permitiendo el diagnóstico, el diseño, el desarrollo y la educación en diversas aplicaciones técnicas y científicas. Su uso es fundamental para asegurar el correcto funcionamiento y optimización de los sistemas electrónicos. Aquí se detallan algunas razones que explican su importancia:

1. Diagnóstico y Reparación de Circuitos

  • Identificación de Problemas: Permite a los ingenieros y técnicos identificar fallas en los circuitos, como ruidos, interferencias, o componentes defectuosos, que no serían detectables con herramientas más simples.
  • Solución de Problemas: Facilita la localización de problemas exactos dentro de un circuito, ayudando a determinar si un problema es debido a un componente defectuoso, una mala conexión, o un diseño inadecuado.

2. Medición Precisa de Señales

  • Características de Señales: Ayuda a medir parámetros importantes de las señales eléctricas, como amplitud, frecuencia, período, y forma de onda, con alta precisión.
  • Análisis Temporal: Permite observar cómo varían las señales a lo largo del tiempo, lo cual es crucial para entender el comportamiento dinámico de los circuitos.

3. Diseño y Desarrollo de Productos Electrónicos

  • Verificación de Diseño: Durante el desarrollo de nuevos productos electrónicos, los osciloscopios son esenciales para verificar que los circuitos funcionen según las especificaciones y para ajustar los diseños.
  • Prototipos: Ayudan a los ingenieros a probar y ajustar prototipos de circuitos antes de la producción en masa.

4. Educación y Aprendizaje

  • Herramienta Educativa: En instituciones educativas, los osciloscopios son utilizados para enseñar a los estudiantes sobre el comportamiento de las señales eléctricas y los principios de la electrónica.
  • Visualización de Conceptos: Facilitan la comprensión de conceptos abstractos en electrónica y comunicaciones al permitir la visualización directa de las señales.

5. Análisis y Desarrollo en Comunicaciones

  • Señales de Radiofrecuencia: En el campo de las telecomunicaciones, los osciloscopios son cruciales para analizar señales de alta frecuencia y modulaciones complejas.
  • Calidad de Señal: Permiten asegurar la calidad de las señales transmitidas y recibidas en sistemas de comunicación, detectando posibles distorsiones y pérdidas.

6. Aplicaciones Industriales y Científicas

  • Monitoreo de Procesos Industriales: En aplicaciones industriales, los osciloscopios se utilizan para monitorear y controlar procesos que dependen de señales eléctricas.
  • Investigación Científica: En laboratorios de investigación, los osciloscopios son esenciales para experimentar con fenómenos eléctricos y electromagnéticos.

7. Versatilidad y Adaptabilidad

  • Múltiples Funcionalidades: Los osciloscopios modernos, especialmente los digitales, ofrecen funciones avanzadas como almacenamiento de datos, análisis matemático de señales, y conexión a computadoras para un análisis más profundo.
  • Portabilidad: Los osciloscopios portátiles permiten a los técnicos realizar diagnósticos y mediciones en campo, fuera del entorno de laboratorio.

Diagrama de bloques de un Osciloscopio

El diagrama que ha proporcionado es un diagrama de bloques de un osciloscopio. Analicemos los componentes principales y sus funciones:

1. Canal A y Canal B: Son los canales de entrada donde se aplica la señal a medir. La sonda conecta la señal de entrada al osciloscopio.

2. Acoplamiento: Este es el interruptor de acoplamiento que selecciona entre acoplamiento AC, DC y GND (tierra) para la señal de entrada.

3. Atenuador: Este componente ajusta la amplitud de la señal de entrada para garantizar que se ajuste dentro del rango que el osciloscopio puede mostrar.

4. Amplificador Vertical: Este amplificador aumenta la intensidad de la señal para su posterior procesamiento y visualización.

5. Interruptor Electrónico: Este interruptor permite seleccionar entre diferentes canales de entrada (A y B) o modos (ALT y CF).

6. Línea de Retardo: Esto retrasa ligeramente la señal para permitir que el sistema de disparo del osciloscopio estabilice la pantalla antes de que se extraiga la señal.

7. Sistema de deflexión: Este sistema incluye las placas de desviación vertical y horizontal, que controlan la posición del haz de electrones en la pantalla CRT (tubo de rayos catódicos).

8. Cañón de electrones: Este componente genera y enfoca el haz de electrones que crea la traza visible en la pantalla.

9. Placas de deflexión: Estas placas controlan el movimiento horizontal y vertical del haz de electrones.

10. Pantalla fluorescente: La pantalla donde se muestra la señal como una forma de onda.

11. Disparador: El sistema de disparo estabiliza la visualización de la forma controlando el punto de inicio del barrido de la señal.

12. Generador de Base de Tiempo: Genera la base de tiempo o señal de barrido, que controla el movimiento horizontal del haz de electrones a través de la pantalla.

13. Diente de Sierra (Generador de dientes de sierra): Genera la forma de onda de dientes de sierra utilizada para el barrido horizontal.

14. Amplificador Horizontal: Amplifica la señal de barrido del generador de base de tiempos.

15. Controles (Controls): Varios controles de usuario para ajustar el enfoque, el brillo y el posicionamiento de la forma de onda mostrada.

Este diagrama proporciona una descripción detallada del funcionamiento interno de un osciloscopio, ilustrando cómo se procesa y muestra en la pantalla una señal de entrada.

Criterios de medición de un Osciloscopio

1.Frecuencia y Período

  • Frecuencia: Es el número de ciclos de la señal que ocurren en un segundo, medido en Hertz (Hz). La frecuencia se puede medir directamente en la pantalla del osciloscopio contando el número de ciclos por división de tiempo.
  • Período: Es el tiempo que tarda un ciclo completo de la señal, y es el inverso de la frecuencia. Se mide en segundos (s).

2. Amplitud

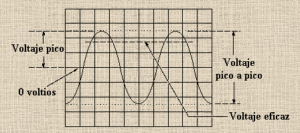

  • Pico a Pico (Vpp): Es la diferencia de voltaje entre el punto más alto (pico positivo) y el punto más bajo (pico negativo) de la señal.
  • Valor Máximo (Vp): Es el voltaje desde el nivel de referencia (generalmente tierra) hasta el pico positivo más alto de la señal.
  • Valor Mínimo (Vn): Es el voltaje desde el nivel de referencia hasta el pico negativo más bajo de la señal.
  • Valor RMS (Root Mean Square): Es el valor eficaz de la señal, importante para señales AC, y se calcula como la raíz cuadrada del promedio del cuadrado de la señal.

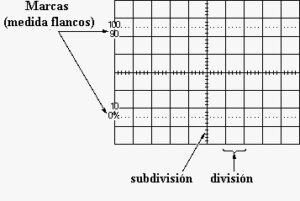

3. Tiempo de Subida y Caída

  • Tiempo de Subida (Rise Time): Es el tiempo que tarda la señal en cambiar desde un valor bajo (generalmente 10% del valor máximo) a un valor alto (90% del valor máximo).
  • Tiempo de Caída (Fall Time): Es el tiempo que tarda la señal en cambiar desde un valor alto (90% del valor máximo) a un valor bajo (10% del valor máximo).

4. Ancho de Pulso

  • Ancho de Pulso: Es el tiempo durante el cual la señal permanece en su nivel alto. Es crucial para el análisis de señales digitales y pulsos.

5. Jitter

  • Jitter: Es la variación en el tiempo de los instantes en que la señal cruza un determinado nivel de referencia. Es importante en el análisis de señales digitales y comunicaciones.

6. Relación Señal/Ruido (SNR)

  • Relación Señal/Ruido (SNR): Es la medida de la cantidad de señal deseada en comparación con el ruido de fondo. Una relación más alta indica una señal más clara y menos ruido.

7. Mediciones de Fase

  • Desfase (Phase Shift): Es la diferencia en el tiempo de inicio entre dos señales. Se mide en grados o en fracciones del período.

8. Forma de Onda y Distorsión

  • Forma de Onda: Es la representación visual de la señal. Los osciloscopios permiten analizar y comparar la forma de onda de la señal con la esperada.
  • Distorsión: Es la alteración de la forma de onda original, pudiendo ser medida y analizada para determinar problemas en el circuito.

9. Curvas de Lissajous

  • Curvas de Lissajous: Utilizadas para medir la relación de fase entre dos señales sinusoidales de la misma frecuencia.

10. Persistencia de la Pantalla

  • Persistencia de la Pantalla: Ayuda a visualizar variaciones rápidas y transitorias en la señal que podrían ser difíciles de detectar en una visualización normal.

11. Mediciones Automáticas

  • Funciones Automáticas: Osciloscopios modernos ofrecen funciones automáticas para medir parámetros como frecuencia, período, amplitud, RMS, tiempo de subida, y otros, facilitando y acelerando el proceso de análisis.

Por lo tanto, estos criterios de medición permiten obtener información detallada y precisa sobre las características de las señales eléctricas que se están visualizando, facilitando el diagnóstico, diseño y optimización de circuitos y sistemas electrónicos.

A continuación, encontrarás un video para que puedas visualizar y tener información mas detallada de un osciloscopio.
