Circuitos eléctricos: Ejercicio de análisis de nodos.

En este post, resolvemos un sencillo ejercicio de análisis de nodos.

DESCRIPCIÓN DEL EJERCICIO DE ANÁLISIS DE NODOS.

Para este ejercicio se tienen 2 fuentes de corriente y tres resistencias.

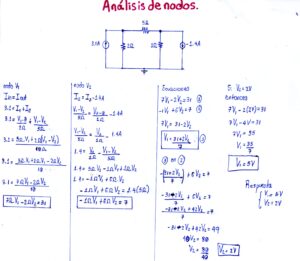

La idea es encontrar los voltajes para cada uno de los nodos descritos en la figura.

La primera parte consta del análisis nodal para el nodo V1, se asumen las corrientes que entran y las corrientes que salen del nodo.

Al final se debe obtener una ecuación que represente el comportamiento de las corrientes alrededor de dicho nodo.

Para el nodo V2, se realiza la misma acción y al final se debe obtener una ecuación que represente el comportamiento de las corrientes alrededor de dicho nodo.

Al obtener las dos ecuaciones se debe operar una en conjunto con la otra y se obtienen los valores de voltajes para cada uno de los nodos.

EJERCICIO DE ANÁLISIS DE NODOS PROPUESTO.

Circuitos eléctricos: Ejercicio de análisis de nodos.

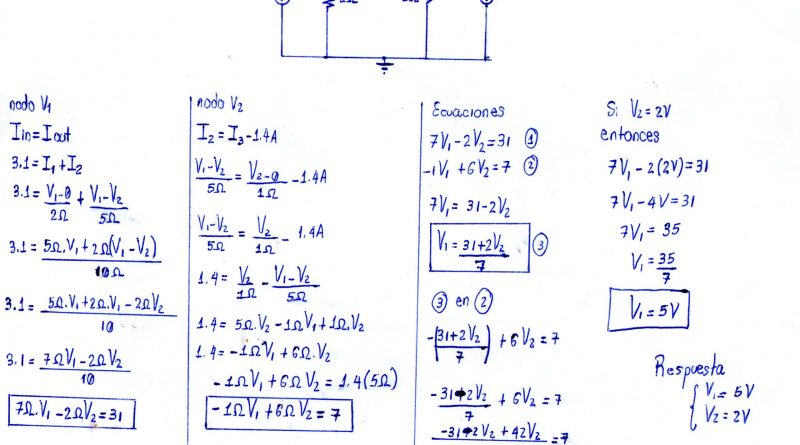

SOLUCIÓN DEL EJERCICIO PROPUESTO DE ANÁLISIS DE NODOS.

Circuitos eléctricos: Ejercicio de análisis de nodos.

Si no se logra apreciar bien este circuito, puedes descargarlo AQUÍ

RESULTADOS DE LA SIMULACIÓN DEL CIRCUITO DE ANÁLISIS DE NODO TENIENDO EN CUENTA LOS CÁLCULOS.

Circuitos eléctricos: Ejercicio de análisis de nodos.
