Optoacoplador PC817

El optoacoplador PC817 tiene las mismas características de un optoacoplador 4N35 con la diferencia de que este posee 4 pines que son los correspondientes al fotodiodo y al fototransistor interno.

dentro de las características técnicas de este dispositivo tenemos las siguientes:

  • Encapsulado DIP de 4 pines.
  • Transferencia de corriente (CTR) es 5mA a un voltaje colector-emisor (Vce) de 5V.
  • Alto voltaje de aislamiento entre entrada y salida de 5000V rms.
  • Voltaje de entrada directo es 1.2V.
  • Corriente de entrada directo es 50mA.
  • Voltaje de entrada inverso es 6V
  • Voltaje de salida en colector-emisor (Vce) es 35V
  • Voltaje de salida en emisor-colector (Vec) es 6V
  • Corriente de colector es 50mA
  • Tiempo de subida es 4µs
  • Tiempo de bajada es 3µs
  • Potencia total de disipación es 200Mw

Conserva la misma característica de funcionamiento de un optoacoplador 4N35 el cual sirve para activar cargas de potencia muy pequeñas.

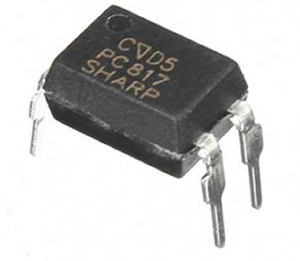

ENCAPSULADO.

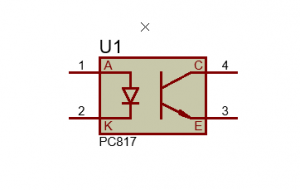

DIAGRAMA INTERNO DE UN OPTOACOPLADOR PC-817.

Pin1: ánodo.

Pin 2: Cátodo.

Pin 3: Colector.

Pin 4: Emisor.

DIAGRAMA ESQUEMÁTICO DE UN CIRCUITO CON EL PC817

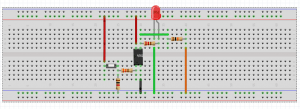

DIAGRAMA PICTÓRICO.

APLICACIONES.

Telecomunicaciones.

Comunicaciones industriales

Redes y administración de sistemas de potencia

Sistemas industriales de control.
