Optoacoplador MOC3021

Comparte en tus redes sociales.

El optoacoplador MOC3021 es un optoacoplador con salida tipo TRIAC encapsulado DIP de 6 pines, al igual que las otras familias de optoacopladores permite crear un aislamiento óptico entre las etapas de control y de potencia.  Son ampliamente utilizados en electrónica de potencia y electrónica de control.

CARACTERÍSTICAS ELÉCTRICAS.

  • Canal de aislamiento óptico.
  • Voltaje de aislamiento: 7500 Vpp.
  • Encapsulado: DIP 6 pines.
  • Corriente Máxima del Emisor: 60 mA.
  • Voltaje Inverso del Emisor: 3 Voltios.
  • Voltaje Receptor en estado apagado: 400 Voltios.
  • Corriente Máxima del Receptor: 1 A.

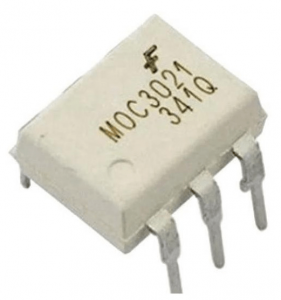

ENCAPSULADO.

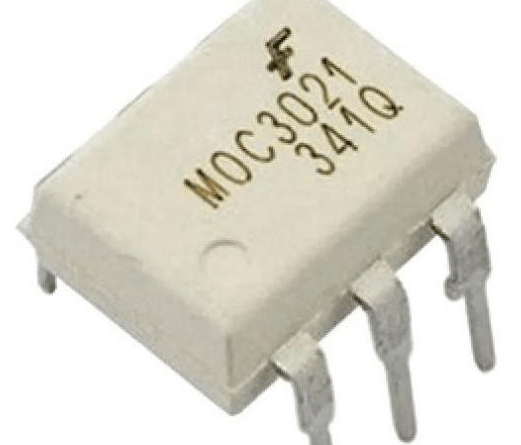

MOC3021



DIAGRAMA INTERNO.

pin 1: -ánodo.

Pin 2: cátodo.

Pin 4: ánodo 2

Pin 6: ánodo 1

Pin 3 y 5 están libres.

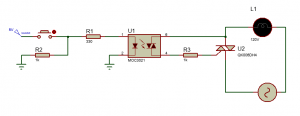

PLANO ELÉCTRICO.

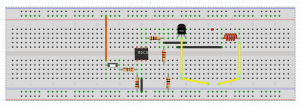

PLANO EN PROTOBOARD.

APLICACIONES.

Relés de estado sólido.

válvulas

Solenoides

Resistencias Calefactoras

Sistemas Industriales.

Sistemas de alimentación ininterrumpida

PLCs
