Microcontroladores. Ejercicio empleando la instrucción rlf f,d
Por el puerto B se obtiene el dato del puerto A desplazando un bit hacia la izquierda, por la derecha entrará un “1”.
Por ejemplo, Si por el puerto A se introduce “—11001”, por el puerto B aparecerá “xx110011”
La instrucción rlf (Rotate Left Throught Carry) realiza una rotación de un bit a la izquierda del registro “f” pasando por un bit de acarreo “C”. El desplazamiento es en forma de lazo cerrado formando un anillo por medio del bit Carry “C” del registro STATUS
- Si d = 1 el resultado se almacena en “f”
- si d=0 el resultado se almacena en “W”
El contenido del carry pasará a la posición del bit de menor peso y el bit de mayor peso, pasará al carry.
PROGRAMA

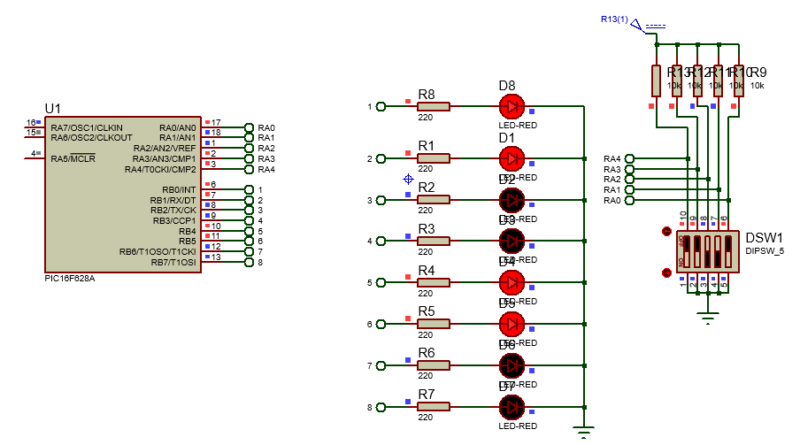

CIRCUITO.
