Comunicación Hart
Historia
La comunicación HART, inicio en la década de 1980, por Rosemount Inc.
En el año 1993, la norma paso a la fundación HART (HCF) permitiendo un uso para cualquiera que desee implementarlo en un sistema que necesite control.
A lo largo de los años, el proceso de automatización ha sido de una transmisión analógica de 4-20mA.
Sin embargo, gracias a la comunicación Hart, este permite proporcionar información de calibración, de monitoreo, etc.
Lo anterior es debido a que, posee un canal de información con una transmisión analógica de 4 a 20 mA, y otro canal digital de datos que permite una comunicación por pulsos, representados en binarios de 0 y 1.
¿Cómo actúa HART y a qué apunta?
1.Con HART
En la comunicación sin HART, el transmisor permite regular una corriente con valores que muestren la variable de proceso, además la fuente de alimentación va a proporcionar un voltaje para poder permitir que el transmisor funcione.
2. sin HART
En la comunicación con HART, al igual que la comunicación sin HART, el transmisor permite regular una corriente con valores que muestren la variable de proceso.
Además la fuente de alimentación proporciona un voltaje para poder permitir que el transmisor funcione.
Sin embargo, en este caso, la potencia DC y la señal de la corriente se transporta por un par de cables comunes.
Además, los datos digitales, solo son transportados entre unos transmisores de loop en forma de pulsos eléctricos en el cable.
Modos de comunicación HART.
Modo petición/respuesta ¿Qué es?
Los modos de comunicación en ciertos dispositivos HART, no envían una petición desde el host al dispositivo, sino que si un dispositivo HART recibe una falla del proceso, no puede transmitir la información al host, a menos que el host solicite la información.
Modo de comunicación Multidrop ¿Qué es?

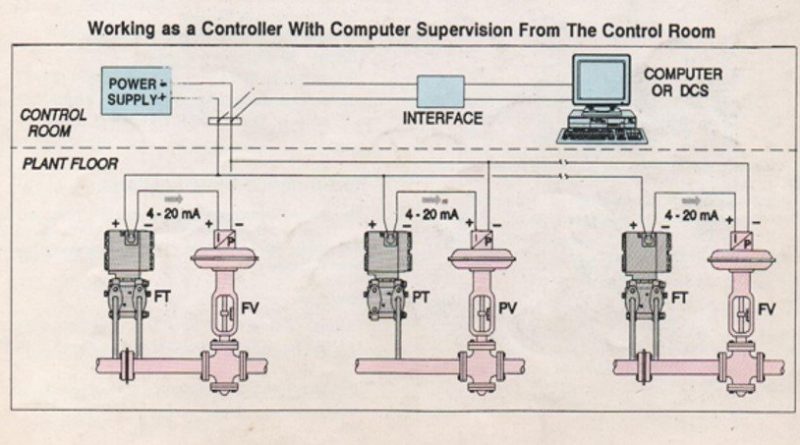

La comunicación HART, permite también conectar varios dispositivos sobre un mismo par de hilos de una red multidrop.
(permite un máximo de 15 equipos de campo.)
