Amplificador Operacional: Amplificador no inversor.

Un amplificador no inversor, es considerado un multiplicador de ganancia constante.

Cabe anotar que la conexión de un amplificador inversor se utiliza más por su estabilidad en frecuencia.

Para determinar la ganancia de voltaje de dicho circuito, se puede analizar la representación equivalente mostrada en la Figura 1, nótese que el voltaje a través de R1 es V1 puesto que el voltaje de V1 es cero volts (0V), este debe ser igual al voltaje de salida a través de un divisor de voltaje de R1 y una resistencia de realimentación.



ANÁLISIS DE UN AMPLIFICADOR NO INVERSOR.

Para el circuito mostrado en la figura 1.

amplificador no inversor
Figura Nº1: circuito típico de un amplificador no inversor.



Se procede a analizar las corrientes de nodo para cada una de las resistencias propuestas en el circuito no inversor.

amplificador no inversor

Cada ecuación representada, describe el comportamiento de las corrientes para un circuito por lo cual se realiza un análisis de nodos para dicho circuito.

Nota: Va es el voltaje de nodo que une a Rf y R1.



amplificador no inversor

A continuación se tiene una razón de igualdad por lo cual se procede a multiplicar en cruz la ecuación mostrada anteriormente.

amplificador operacional: amplificador no inversor

Se aplica propiedad distributiva multiplicando R1 con los términos que acompañan a la ecuación:

amplificador no inversor



Se despeja Vo que representa el voltaje de salida del amplificador operacional.

amplificador no inversor

Se simplifica la ecuación lo más posible:

Se presenta finalmente la ecuación que representa el voltaje de salida de un amplificador no inversor:



EJERCICIO PARA UN AMPLIFICADOR NO INVERSOR.

Determinar el voltaje de salida Vo del circuito mostrado en la figura 2 utilizando la ecuación de un amplificador no inversor.

amplificador no inversor

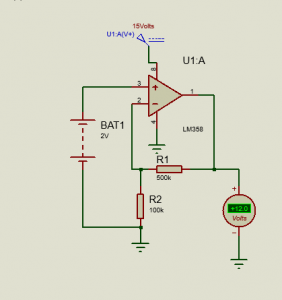

Figura 2: Amplificador no inversor



SOLUCIÓN.

Para resolver este sencillo ejercicio simplemente se emplea la ecuación de un amplificador no inversor.

ecuación de un amplificador no inversor

Va: Voltaje de la entrada no inversora del amplificador operacional, para este caso son 2 volts.

RF: Resistencia de feedback o realimentación, para este caso son 500 Kilo-ohms.

R1: Resistencia que va al nodo A donde se conecta la resistencia de realimentación y la entrada inversora del amplificador operacional, para este caso son 100 kilo-ohms.

amplificador no inversor

Mediante simulación se comprueba el funcionamiento del amplificador operacional en configuración NO INVERSOR.
