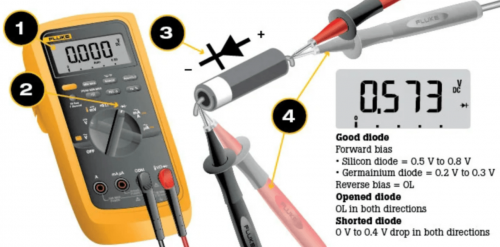

Preferiblemente se debe seleccionar la escala de continuidad.
Normalmente el voltaje de encendido es de aproximadamente de 0.6V a 0.8V (Silicio)
Los diodos de germanio son poco comunes.
Al conectarlo directamente desde ánodo a cátodo el voltaje aproximado debe ser de 0.573V
Al conectarlo inversamente el multímetro debe indicar OL
Si el diodo está en fuga se puede medir en la escala de continuidad y Diodos. Si el voltaje de encendido está por debajo de los 0.4V, se debe sospechar del dispositivo. Aparentemente el diodo se ve en buen estado, sin embargo, así es posible detectar una fuga en el dispositivo.
Si el diodo lo conectan en ambos sentidos y se emite un pitido de ánodo a cátodo y de cátodo a ánodo, el diodo definitivamente está en corto.
