Circuito escalera, 3 vías, conmutable, vaivén paso a paso.

En este post, aprenderás a cablear un circuito escalera, 3 vías, conmutable o vaivén de acuerdo a como le llamen en tu país.

Te recomendamos visitar https://instrumath.com para revisar contenido sobre matemáticas y electrónica.

Como en todos los posts que escribo, prefiero ir al grano y sin tanta palabrería acerca de: ¿CÓMO HACER UN CIRCUITO ESCALERA, TRES VÍAS, CONMUTABLE O VAIVÉN?

Primero que todo, vamos a identificar lo que vamos a necesitar para nuestro circuito eléctrico.

PLAFÓN, ROSETA O PORTALÁMPARAS.

Circuito escalera, 3 vías, conmutable, vaivén paso a paso.
Figura 1. Plafón

Este elemento sirve para enroscar o ajustar el bombillo que utilices para iluminar las partes de la casa.

Estas se pueden encontrar de diversas formas. Plásticas o de porcelana.

CAJA ORTOGONAL.

Circuito escalera, 3 vías, conmutable, vaivén paso a paso.

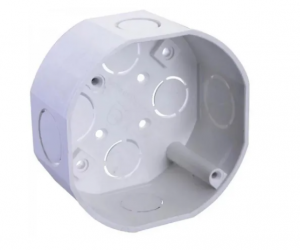

Figura 2. Caja Ortogonal.

La caja ortogonal puede ser de tipo plástica o metálica y es donde descansa el plafón o la roseta. Actúa como elemento de distribución de cables que van entre rosetas o circuitos dentro de una instalación eléctrica.

INTERRUPTOR O APAGADOR DE 3 VÍAS.

Circuito escalera, 3 vías, conmutable, vaivén paso a paso.
Figura 3. Apagador de un solo interruptor.

Para nuestro circuito en particular, se requieren usar dos apagadores de un solo interruptor cada uno.

Además de esto, estos interruptores en la parte de atrás deben tener tres tornillos que son los que nos van a permitir armar nuestro circuito.

Preferiblemente, la configuración de estos apagadores debe ser la misma, y cuando me refiero a configuración es a su forma de encendido y apagado al mover el interruptor.

 Tornillos del apagador.
Figura 4. Tornillos del apagador.

Los tres tornillos indican la siguiente acción de encendido y apagado:

Nomenclatura del apagador
Figura 5. Disposición para conexión del apagador

CABLE DE COBRE CALIBRE #10 AWG.

Cable de cobre calibre 10
Figura 6. Cable de cobre calibre 10 AWG

Este cable debe ser lo suficientemente largo para realizar las conexiones eléctricas de los dos interruptores y el plafón.

El precio por metro depende del país en el que vivan. En algunos paises o regiones puede ser más barato o caro.

CAJA RECTANGULAR.

Caja Rectangular plástica.
Figura 7. Caja Rectangular plástica.

La caja rectangular puede ser metálica o plástica y es aquella donde descansa el interruptor de tres vías.

TUBERÍA ELÉCTRICA PVC.

Tubería conduit de pulgada y media.
Figura 8. Tubería conduit de pulgada y media.

Al igual que el cable calibre 10 AWG depende mucho del tipo de ambiente en el que se vaya a emplear y la distancia a la que se encuentre el otro interruptor. Los precios varían de acuerdo a la distancia en metros a emplear.

Esta tubería también es conocida como Conduit.



HERRAMIENTAS.

ALICATE.

Alicate de electricista.
Figura 9. Alicate

Esta herramienta, es empleada para realizar los empalmes eléctricos entre cables o conductores.

PELACABLES.

Pelacables.
Figura 10. Pelacables.

Se usa para pelar y cortar los cables calibre #10 AWG

CINTA AISLANTE.

Cinta aislante
Figura 11. Cinta aislante.

DESARMADOR O DESTORNILLADOR.

Juego de desarmadores o destornilladores
Figura 12. Juego de desarmadores o destornilladores.

Este desarmador o destornillador puede ser de pala o de estrella y sirve para ajustar y desajustar los tornillos presentes en el plafón o roseta así como en el interruptor o apagador.

Se utiliza para aislar los empalmes y evitar contacto eléctrico con otros conductores del circuito.

INSTRUMENTOS.

PINZA VOLTIAMPERIMÉTRICA.

Pinza voltiamperimétrica.
Figura 13. Pinza voltiamperimétrica.

Con este instrumento se puede medir voltaje y corriente alterna. Para el caso de medir corriente basta con seleccionar la escala y abrir la pinza voltiamperimétrica alrededor del conductor.

MEDIDOR DE FASE.



Medidor de fase.
Figura 14. Medidor de fase.

Con este instrumento podemos detectar la línea o fase de nuestra instalación eléctrica.

Este instrumento emite una alarma luminosa y en algunos dispositivos es sonora cuando se detecta el cable vivo o de fase.

ES DE SUMA IMPORTANCIA MENCIONAR TODOS LOS ELEMENTOS A UTILIZAR PARA EL MONTAJE DE NUESTRO CIRCUITO ESCALERA YA QUE ASÍ EVITAREMOS PERDER TIEMPO AL MOMENTO DE REALIZAR EL MONTAJE BUSCANDO ELEMENTOS FALTANTES.

PROCEDIMIENTO PARA EL MONTAJE DEL CIRCUITO ESCALERA, 3 VÍAS, CONMUTABLE O VAIVÉN.

Lo primero que debemos hacer es conectar los cables viajeros señalados en color rojo en los extremos de los interruptores de 3 vías.

Luego de eso, se debe conectar la fase en el terminal centro de uno de los interruptores que se disponen para el montaje.

El cable azul identificado en el diagrama de la figura 15 se conectará en el centro del otro interruptor y este será el conductor de retorno para la lámpara.

Finalmente, el cable neutro se debe conectar en el otro extremo del plafón o de la roseta, ya sea como lo llamen en tu país.

El resultado final de las conexiones es el mostrado en la figura 15.

Circuito escalera, 3 vías, conmutable, vaivén paso a paso.
Figura 15. Circuito escalera, 3 vías, conmutable, vaivén paso a paso.

El diagrama eléctrico del circuito presentado en la figura anterior, es el mostrado en la figura 16.

Plano eléctrico del circuito escalera.
Figura 16. Plano eléctrico del circuito escalera.



En el siguiente video se aprecia la conexión del circuito escalera, 924, vaivén o tres vías.
