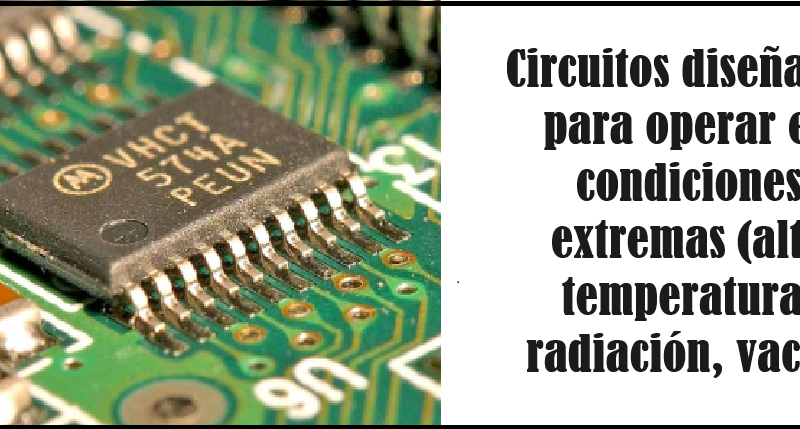

Electrónica para ambientes extremos

¿Qué es la electrónica para ambientes extremos?

La electrónica para ambientes extremos se refiere al diseño y desarrollo de circuitos y sistemas electrónicos que están específicamente creados para funcionar en condiciones que superan los límites operativos normales. Estos ambientes incluyen:

• Altas y bajas temperaturas extremas (desde el calor abrasador del interior de motores o en la superficie de Venus, hasta el frío extremo del espacio o del Ártico).
• Radiación intensa, como la que se encuentra en el espacio exterior o en instalaciones nucleares.
• Altas presiones (en el fondo del océano o en pozos de petróleo).
• Vacío del espacio, donde no hay atmósfera que disipe el calor.
• Ambientes corrosivos o altamente reactivos.

Para que sirve?

Los circuitos diseñados para operar en condiciones extremas son fundamentales en aplicaciones donde la electrónica convencional no puede funcionar debido a las duras condiciones ambientales. Su propósito principal es garantizar el funcionamiento confiable y continuo de sistemas electrónicos en entornos donde factores como altas temperaturas, radiación intensa o vacío espacial podrían dañar o degradar los componentes electrónicos comunes.

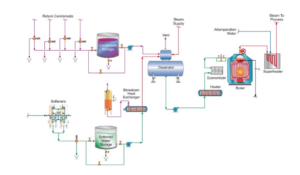

1. Alta temperatura

• Materiales semiconductores especializados: Los semiconductores convencionales, como el silicio, tienen limitaciones a altas temperaturas. Materiales como el carburo de silicio (SiC) y el nitruro de galio (GaN) son más adecuados para estas condiciones debido a su capacidad para operar a temperaturas mucho más altas sin degradarse.
• Diseño térmico: La gestión del calor es crítica. Se utilizan disipadores de calor, enfriamiento líquido y técnicas de empaquetado especializado para disipar el calor de manera eficiente.
• Componentes pasivos: Resistencias, condensadores y otros componentes pasivos deben ser seleccionados o diseñados específicamente para mantener su rendimiento en entornos de alta temperatura.

2. Radiación

• Resistencia a la radiación: En entornos como el espacio, los circuitos están expuestos a altos niveles de radiación que pueden causar fallos. Para mitigar esto, se utilizan técnicas de endurecimiento por radiación, como la selección de materiales resistentes, el diseño de circuitos redundantes y la implementación de técnicas de corrección de errores.
• Shielding (apantallamiento): El uso de materiales de apantallamiento, como el aluminio y otros compuestos, puede ayudar a proteger los circuitos de la radiación ionizante.
• Diseño redundante: Para asegurar la fiabilidad, se diseñan sistemas con redundancia donde múltiples componentes realizan la misma función, permitiendo que el sistema continúe operando si uno falla.

3. Vacío

• Problemas de disipación de calor: En el vacío, no hay aire para disipar el calor mediante convección, lo que hace que el diseño térmico sea un desafío mayor. La disipación de calor en este caso se realiza principalmente a través de radiación, lo que requiere materiales con alta emisividad térmica.
• Descargas eléctricas: El vacío puede aumentar la probabilidad de descargas eléctricas entre componentes, especialmente si hay altas tensiones involucradas. Esto se combate con un diseño de circuito que minimice la posibilidad de arcos eléctricos y usando aislantes de alta calidad.
• Materiales y sellado: Los materiales usados en estos circuitos deben ser altamente resistentes y estables en el vacío, y los componentes a menudo necesitan ser sellados herméticamente para evitar la degradación y garantizar la integridad a largo plazo.

¿Por qué es importante?

• Fiabilidad y seguridad: En muchas de estas aplicaciones, un fallo electrónico puede tener consecuencias catastróficas. Por ejemplo, en misiones espaciales, la fiabilidad es crucial porque los sistemas no pueden ser reparados o reemplazados fácilmente. En plantas nucleares, un fallo podría resultar en la liberación de radiación peligrosa.
• Avances tecnológicos: La necesidad de operar en condiciones extremas impulsa el desarrollo de nuevos materiales y tecnologías. Por ejemplo, la investigación en semiconductores de amplio espectro, como SiC y GaN, ha mejorado no solo la electrónica para ambientes extremos, sino también la eficiencia en aplicaciones comerciales como cargadores rápidos y vehículos eléctricos.
• Exploración y conocimiento humano: La capacidad de explorar entornos extremos, como el espacio o el fondo del océano, depende directamente de la electrónica diseñada para soportar esas condiciones. Esto nos permite ampliar nuestro conocimiento del universo y explorar lugares que, de otro modo, estarían fuera de nuestro alcance.

Aplicaciones comunes

• Exploración espacial: Satélites, sondas espaciales, y rovers en Marte u otros planetas deben operar bajo condiciones extremas de temperatura, radiación y vacío.
• Industria petrolera: Los sensores y sistemas de control en pozos de petróleo, donde las temperaturas pueden ser extremadamente altas.
• Entornos nucleares: Dispositivos electrónicos utilizados en plantas de energía nuclear o en la investigación de fusión nuclear, donde los niveles de radiación son altos.

Tendencias:

• Circuitos BiCMOS resistentes a la radiación: Combinan la velocidad del CMOS con la alta ganancia y tolerancia a radiación del BJT, siendo ideales para aplicaciones espaciales y nucleares.

• Uso de MEMS en ambientes extremos: Los sistemas microelectromecánicos (MEMS) están siendo diseñados para funcionar en condiciones de alta temperatura y radiación, ampliando su aplicabilidad en la industria espacial y militar.

De tu interés..

¿Qué tecnologías se utilizan para proteger los circuitos contra la radiación?

Las tecnologías incluyen el endurecimiento por radiación (radiation-hardening), que utiliza diseños y materiales resistentes a la radiación, y técnicas como la redundancia triple modular (TMR) para mitigar errores causados por la radiación. También se utilizan transistores de Silicon on Insulator (SOI) y otros componentes especializados.

¿Cómo se manejan los problemas de disipación de calor en circuitos que operan en vacío?

En el vacío, la disipación de calor se maneja mediante el uso de encapsulados herméticos que evitan la formación de gases y la expansión de materiales. Además, se emplean sistemas de refrigeración por radiación, donde el calor se transfiere principalmente mediante radiación infrarroja.

¿Qué materiales se utilizan en circuitos diseñados para altas temperaturas?

Los materiales comunes incluyen el carburo de silicio (SiC), el nitruro de galio (GaN), y materiales cerámicos de alta conductividad térmica. Estos materiales tienen propiedades que les permiten operar de manera eficiente a temperaturas elevadas.

¿Qué tipo de encapsulado se utiliza para circuitos que deben operar en el espacio?

Se utilizan encapsulados herméticos que protegen los circuitos de la desgasificación y la entrada de partículas. Estos encapsulados están diseñados para resistir la radiación y los cambios de presión en el espacio.

¿Cómo afecta la radiación a los circuitos electrónicos?

La radiación puede causar errores en los datos (Single Event Upsets o SEUs), alterar las características eléctricas de los componentes (desplazamiento de umbral), y, en casos graves, causar daños permanentes a los circuitos. Los circuitos deben ser diseñados para minimizar estos efectos.

¿Cómo se prueban los circuitos para garantizar su fiabilidad en condiciones extremas?

Los circuitos se someten a pruebas rigurosas en condiciones simuladas que imitan el entorno extremo. Esto puede incluir pruebas de temperatura, radiación, vacío, y presión. Los resultados de estas pruebas ayudan a verificar la resistencia y el rendimiento del circuito bajo condiciones reales.
