E-Plan es un software especializado en la ingeniería y diseño de sistemas eléctricos, enfocado principalmente en la creación y documentación de tableros eléctricos y sistemas de control. Aquí te explico en detalle:

¿Qué es E-Plan?

E-Plan es un software CAD (diseño asistido por computadora) que se utiliza para diseñar y documentar sistemas eléctricos, neumáticos e hidráulicos. Es una herramienta ampliamente utilizada en la ingeniería eléctrica, automatización y control. La plataforma ofrece soluciones integrales para la planificación, documentación y gestión de proyectos de ingeniería.

¿Para qué sirve E-Plan?

E-Plan se utiliza para diseñar esquemas eléctricos ya que permite a los ingenieros diseñar y documentar circuitos eléctricos con precisión. También sirve para creación de tableros de control por lo que facilita el diseño y la documentación de tableros de control y distribución, además, sirve en automatización de tareas, como dice su nombre, automatiza muchas tareas repetitivas, mejorando la eficiencia y reduciendo el tiempo de diseño.

Igualmente sirve para la generación de documentación ya que genera automáticamente documentación detallada y precisa, como listas de materiales, diagramas de conexión y planos de ensamblaje. Así mismo es utilizada para la simulación y verificación de circuitos para identificar y corregir errores antes de la implementación física. Finalmente, E-Plan permite la integración con otros sistemas y software, como ERP y PLM, facilitando la gestión integral del proyecto.

¿En qué consiste E-Plan?

E-Plan consiste en una serie de módulos y funciones que abordan diferentes aspectos del diseño y documentación de sistemas eléctricos:

• E-Plan Electric P8: Es la base del software, utilizado para el diseño de esquemas eléctricos y la documentación de proyectos.
• E-Plan Pro Panel: Herramienta para el diseño en 3D de tableros de control, incluyendo la disposición de componentes y el enrutamiento de cables.
• E-Plan Fluid: Utilizado para la ingeniería de sistemas hidráulicos y neumáticos.
• E-Plan Preplanning: Para la planificación previa y la gestión de requisitos del proyecto.
• E-Plan Data Portal: Un portal de datos en línea que proporciona acceso a información actualizada de productos de fabricantes, facilitando la selección y documentación de componentes.
• E-Plan Smart Wiring: Una herramienta para guiar la instalación y el cableado en el ensamblaje de tableros eléctricos.

Funcionamiento de E-Plan

El funcionamiento de E-Plan se basa en un conjunto de módulos integrados que permiten a los ingenieros llevar a cabo todas las fases del diseño y documentación de sistemas eléctricos de manera eficiente. A continuación, te explico cómo funciona E-Plan en detalle:

1. Configuración del proyecto

• Creación de un nuevo proyecto: Los ingenieros comienzan creando un nuevo proyecto en E-Plan, donde se definen los parámetros iniciales, como el tipo de sistema, normas a seguir y el alcance del proyecto.
• Importación de datos: Se pueden importar datos de otros sistemas o proyectos anteriores para reutilizar componentes y diseños existentes.

2. Diseño del esquema eléctrico

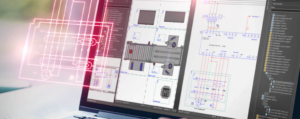

• Dibujo de esquemas: E-Plan Electric P8 permite dibujar esquemas eléctricos utilizando una amplia biblioteca de símbolos y componentes. Los usuarios pueden arrastrar y soltar componentes en el lienzo y conectar cables de manera intuitiva.
• Numeración y referencias cruzadas: El software automatiza la numeración de cables y la creación de referencias cruzadas entre diferentes páginas del esquema, asegurando consistencia y precisión.

3. Diseño de tableros en 3D

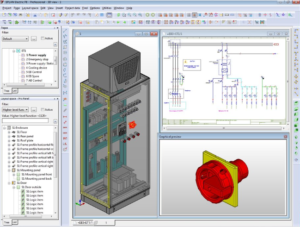

• E-Plan Pro Panel: Los ingenieros pueden diseñar tableros de control en 3D, colocando componentes en su ubicación exacta dentro del tablero. Esto incluye la disposición de componentes, el enrutamiento de cables y la gestión del espacio.
• Verificación de diseño: Se puede realizar una verificación del diseño en 3D para identificar posibles problemas de espacio o interferencias entre componentes antes de la construcción física.

4. Documentación y listas de materiales

• Generación automática de documentación: E-Plan genera automáticamente la documentación necesaria, como listas de materiales (BOM), diagramas de conexión, listas de terminales y planos de ensamblaje.
• Listas de cables y conexiones: Se crean listas detalladas de cables y conexiones, incluyendo longitudes y terminaciones.

5. Simulación y verificación

• Simulación de circuitos: E-Plan permite la simulación de circuitos para verificar su funcionamiento y detectar errores antes de la implementación física.
• Verificación de normas y estándares: El software verifica que el diseño cumpla con las normas y estándares específicos del proyecto o del país.

6. Integración y colaboración

• Integración con otros sistemas: E-Plan se integra con sistemas ERP (Planificación de Recursos Empresariales) y PLM (Gestión del Ciclo de Vida del Producto) para una gestión integral del proyecto.
• Colaboración en tiempo real: Varios ingenieros pueden trabajar en el mismo proyecto simultáneamente, facilitando la colaboración y reduciendo los tiempos de desarrollo.

7. Ejecución y mantenimiento

• E-Plan smart wiring: Esta herramienta guía a los técnicos durante la instalación y el cableado del tablero eléctrico, proporcionando instrucciones claras y precisas.
• Actualización de documentación: Cualquier cambio realizado durante la fase de instalación o mantenimiento se puede actualizar en la documentación del proyecto en E-Plan, asegurando que siempre esté actualizada.

Aplicaciones

• Diseño de sistemas eléctricos industriales

  • Plantas de manufactura
  • Industrias de procesos (petroquímica, farmacéutica, alimentaria)
• Automatización y control
  • Automatización de fábricas
  • Robótica

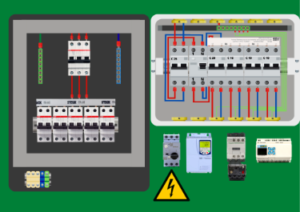

• Ingeniería de tableros de control
  • Tableros de distribución
  • Tableros de control para maquinaria y sistemas automatizados
• Infraestructura de edificios
  • Edificios comerciales y residenciales
  • Hospitales y centros de datos
• Energías renovables
  • Parques eólicos y solares
  • Sistemas de almacenamiento de energía
• Transporte y movilidad
  • Ferrocarriles y metro
  • Vehículos eléctricos
• Aeroespacial y defensa
  • Sistemas de control de vuelo
  • Equipos militares
• Ingeniería hidráulica y neumática
  • Sistemas hidráulicos
  • Sistemas neumáticos
• Gestión de proyectos y mantenimiento
  • Documentación de proyectos eléctricos
  • Mantenimiento predictivo

• Integración de sistemas y data management

  • Integración con ERP y PLM
  • Portal de datos para componentes eléctricos

Beneficios de E-Plan

1. Precisión y eficiencia: Mejora la precisión del diseño y reduce errores humanos.
2. Ahorro de tiempo: Automatiza muchas tareas repetitivas, lo que permite a los ingenieros concentrarse en aspectos más críticos del diseño.
3. Consistencia: Asegura la consistencia en la documentación y el diseño a lo largo de todo el proyecto.
4. Colaboración: Facilita la colaboración entre diferentes departamentos y con clientes, gracias a su capacidad de integración y compartición de datos.
5. Reducción de costos: Al mejorar la eficiencia y reducir errores, también se reducen los costos asociados con retrabajos y demoras.
