¿Qué es un rectificador de media onda?
El rectificador de media onda es un circuito electrónico básico que permite convertir una señal de corriente alterna (CA) en una señal de corriente continua (CC) utilizando un solo diodo y una resistencia de carga. Su simplicidad lo convierte en un ejemplo fundamental para el estudio de electrónica analógica.

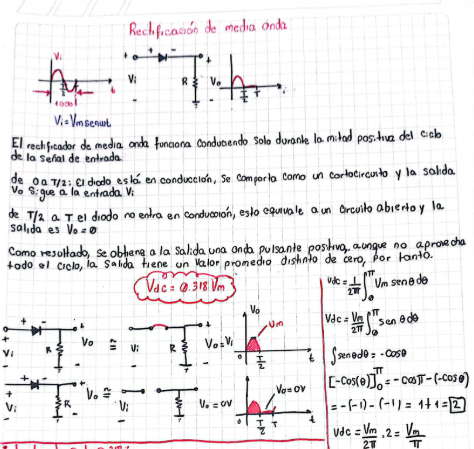

Funcionamiento del rectificador de media onda
El comportamiento del circuito depende del semiciclo de la señal de entrada:
🔹 Semiciclo positivo (0 a T/2)
-
El diodo se polariza directamente
-
Conduce corriente
-
La señal de salida es igual a la señal de entrada
vo=vi
Semiciclo negativo (T/2 a T)
-
El diodo se polariza inversamente
-
No conduce corriente
-
La salida es:
Vo=o
El resultado es una señal pulsante positiva, formada solo por media onda de la señal original.
¿Qué significa Vm?
representa el valor máximo o valor pico de la señal senoidal de entrada.
Ejemplo:
¿De dónde sale el factor 0.318?
El valor 0.318 corresponde al valor promedio (DC) de una señal senoidal rectificada de media onda, expresado como fracción del valor pico.
El valor DC se calcula como:
Interpretación práctica
-
El voltaje DC obtenido equivale solo al 31.8 % del valor pico
-
El rectificador de media onda es poco eficiente, ya que aprovecha solo la mitad del ciclo
-
Se utiliza principalmente con fines educativos y de análisis básico
Conclusión
El factor 0.318 Vm no es un valor empírico ni aproximado, sino el resultado directo del análisis matemático del rectificador de media onda.
Este circuito permite comprender de forma clara la relación entre señales senoidales, diodos y conversión CA–CC, sentando las bases para el estudio de rectificadores más eficientes como el de onda completa.
