Sensores de efecto Hall
Qué es?
Los sensores de efecto Hall son dispositivos que detectan la presencia de un campo magnético y convierten esta información en una señal eléctrica. Se utilizan en una amplia variedad de aplicaciones, desde la detección de posición y velocidad hasta la medición de corriente y la conmutación sin contacto.
Principio de funcionamiento
El efecto Hall ocurre cuando un conductor con corriente eléctrica se coloca en un campo magnético perpendicular. Esto provoca una diferencia de voltaje (voltaje de Hall) transversal al conductor, que es proporcional a la intensidad del campo magnético. Los sensores de efecto Hall utilizan este principio para medir la magnitud de un campo magnético.
El efecto Hall ha permitido la detección de campos electromagnéticos. Descubierto por Edwin Hall a finales del siglo XIX, este efecto se basa en el comportamiento de la corriente que fluye a través de un conductor en presencia de un campo magnético. Cuando esto ocurre, la tensión se genera en un punto perpendicular tanto a la corriente como al campo magnético.

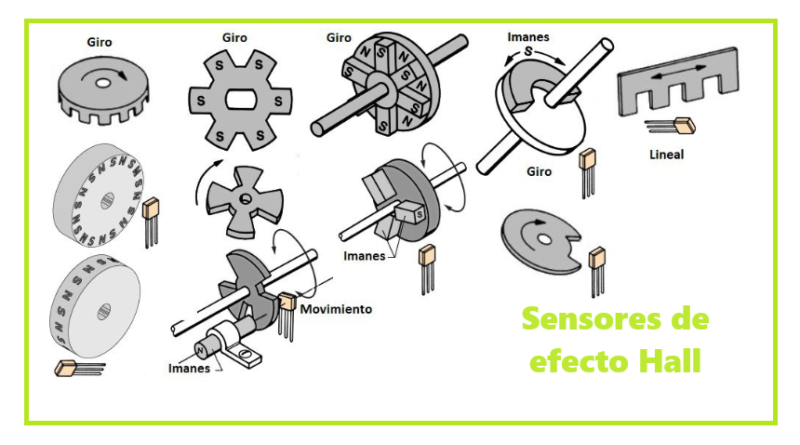

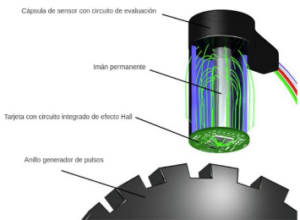

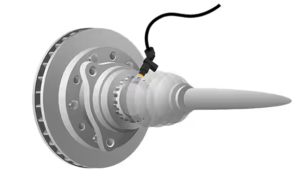

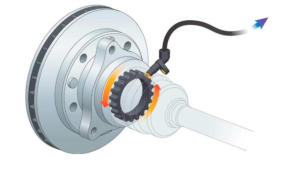

Hoy en día, este efecto se utiliza para determinar la ubicación de un campo electromagnético, así como su fuerza, proximidad, la intensidad de la corriente y la velocidad de rotación. El sistema funciona de manera similar a un interruptor que detecta la corriente.
Tipos de sensores de efecto Hall
- Sensores Digitales: Estos sensores tienen una salida binaria, que cambia de estado cuando el campo magnético supera un umbral predefinido. Son utilizados comúnmente en aplicaciones de conmutación.
- Sensores Analógicos: Producen una señal de salida proporcional a la intensidad del campo magnético. Se utilizan en aplicaciones de medición y control donde se necesita una respuesta continua.
Formato de los sensores Hall
Los sensores Hall están fabricados a partir de delgadas placas de semiconductores, debido a que en estas la densidad de los portadores de carga es baja, permitiendo una alta velocidad de los electrones y, por lo tanto, un voltaje de Hall elevado. Los formatos comunes incluyen:
- Forma rectangular
- Forma de mariposa
- Forma de cruz
Los elementos del sensor Hall suelen integrarse en un circuito integrado donde la señal se amplifica y se ajusta la temperatura.
Aplicaciones comunes
Gracias a sus propiedades únicas, el efecto Hall se utiliza en diversas aplicaciones. Aquí se presentan algunas de sus principales aplicaciones:
- Medición de campos magnéticos Una de las aplicaciones más destacadas del efecto Hall es en la medición de campos magnéticos. Los sensores de efecto Hall, que se basan en este fenómeno, pueden medir tanto la magnitud como la dirección de un campo magnético. Estos sensores se emplean ampliamente en campos como la física experimental, la geología y la industria automotriz.
- Detección de la corriente eléctrica El efecto Hall se utiliza también para medir corrientes eléctricas sin necesidad de contacto directo. A diferencia de otras técnicas de medición de corriente, los sensores de efecto Hall no interfieren con el circuito eléctrico que se está midiendo. Estos sensores son comunes en la industria electrónica y de energía, especialmente para medir corrientes de alta frecuencia o alta intensidad.
- Identificación de las propiedades de los materiales El voltaje Hall generado en un material puede revelar propiedades fundamentales del mismo, como la densidad y el tipo de portadores de carga (electrones o huecos). Por lo tanto, el efecto Hall es una herramienta útil en la investigación de semiconductores, permitiendo identificar y caracterizar nuevos materiales.

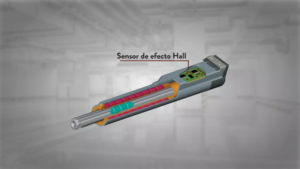

- Control y posicionamiento en sistemas electrónicos Los sensores de efecto Hall son fundamentales en los sistemas de control y posicionamiento. Por ejemplo, en los motores de corriente continua sin escobillas (brushless), se utilizan para determinar la posición del rotor y controlar el tiempo de conmutación de los devanados del estator. Además, estos sensores se encuentran en los controles de joystick de muchos dispositivos, desde consolas de videojuegos hasta equipos industriales, proporcionando información precisa sobre la posición del control.
- Uso en biomedicina El efecto Hall también ha encontrado aplicaciones en el campo de la biomedicina. Los biosensores basados en este efecto pueden detectar biomoléculas magnéticas y se utilizan en técnicas de diagnóstico médico, como la detección de bacterias o la medición de la concentración de ciertos iones.
- En la Física del estado sólido Finalmente, en la física del estado sólido, el efecto Hall es esencial para explorar nuevas fases de la materia y entender fenómenos exóticos como la superconductividad y el aislamiento topológico.
Implementación en ROS
En el contexto de ROS (Robot Operating System), los sensores de efecto Hall pueden integrarse en robots para diversas aplicaciones. Aquí hay algunos pasos generales para su implementación:
- Interfaz de hardware: Conectar el sensor de efecto Hall al microcontrolador o plataforma de hardware (como Arduino o Raspberry Pi) que se comunica con ROS.
- Nodo de ROS: Escribir un nodo en ROS que lea los datos del sensor y los publique en un tópico ROS.
- Mensajes ROS: Definir y utilizar los mensajes ROS apropiados para transmitir la información del sensor.
- Procesamiento y uso de datos: Utilizar los datos del sensor en otros nodos de ROS para control, navegación o monitoreo.
Sensores de efecto Hall precisan la necesidad de bajo nivel de ruido
Los sensores de efecto Hall requieren un amplificador de bajo ruido y ganancia moderada para amplificar la pequeña tensión de Hall de 30 µV, así como un regulador para mantener constante la corriente. La tensión de salida amplificada del sensor de efecto Hall se genera únicamente en función del campo magnético. Por esta razón, un interruptor de efecto Hall actúa como un sensor de efecto Hall ideal, gracias a la tensión de salida.
Los sensores digitales de efecto Hall detectan el campo magnético y alternan entre estados cuando el sensor alcanza su punto de operación. Si el campo magnético disminuye hasta que el sensor alcanza su punto de descarga, el sensor de efecto Hall volverá a su estado original. Los puntos clave para diseñar sensores de efecto Hall son:
- Determinar la magnitud física a detectar.
- Definir el mejor enfoque para detectar la magnitud física.
- Establecer la mejor interfaz de entrada para el sensor de efecto Hall.
- Decidir cuál es el mejor sistema magnético.
- Seleccionar los sensores de efecto Hall adecuados.
- Encontrar la mejor interfaz de salida.
Los diferentes tipos de sensores de efecto Hall se integran en el diseño de las PCB e incluyen sensores de posición operados por álabes, sensores de engranaje, sensores de corriente digital, sensores de corriente lineal, pestillos, sensores de corriente en bucle cerrado, interruptores unipolares e interruptores mecánicos.
