La polarización fija es la configuración más simple para operar un transistor BJT en la región activa. Aunque hoy se utilizan esquemas más estables, esta topología sigue siendo fundamental para entender el funcionamiento básico de los amplificadores con transistores.

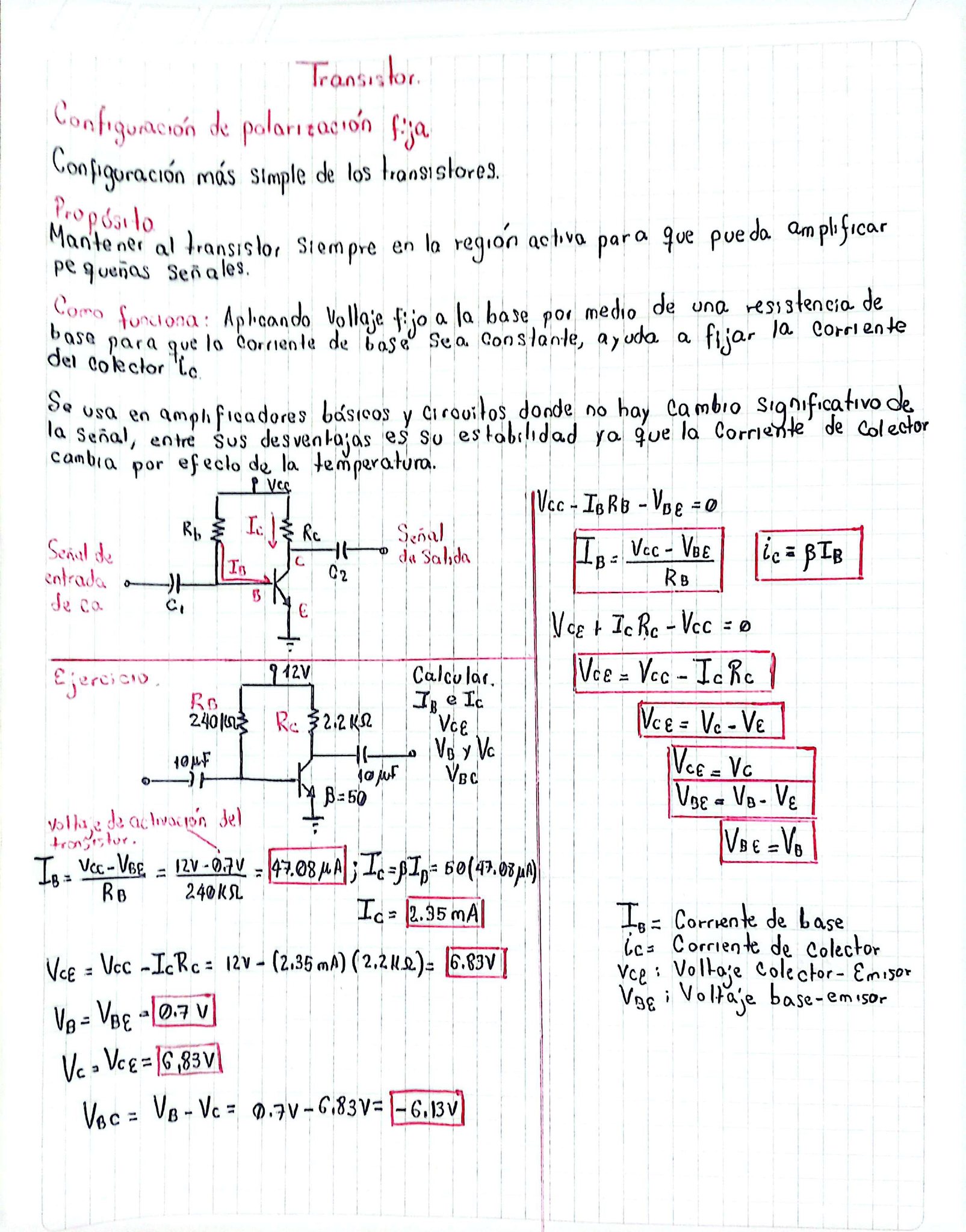

En este artículo analizamos su principio de operación, ecuaciones principales y un ejercicio resuelto paso a paso, como se muestra en la imagen.
¿Qué es la polarización fija?
La polarización fija consiste en aplicar un voltaje constante a la base del transistor mediante una resistencia RB. Esto permite establecer una corriente de base aproximadamente constante, que a su vez define la corriente de colector.
Es la configuración más sencilla de polarización para transistores BJT.
Objetivo de la polarización
El propósito principal es mantener el transistor en la región activa, de modo que pueda amplificar señales pequeñas sin entrar en corte o saturación.
¿Cómo funciona?
Al aplicar un voltaje Vcc a la base a través de Rb, se obtiene:
para transistores de silicio.
La corriente de colector queda definida por:
Análisis del voltaje colector-emisor
Una vez conocida la corriente de colector, el voltaje Vce se calcula como:
Este valor permite verificar si el transistor se encuentra efectivamente en la región activa.
Ventajas
-
Circuito simple
-
Fácil de analizar
-
Ideal para aprendizaje y análisis teórico
Desventajas
-
Baja estabilidad térmica
-
La corriente de colector depende fuertemente de β\beta y la temperatura
Por esta razón, en aplicaciones reales suele preferirse la polarización por divisor de voltaje.
Conclusión
La polarización fija es una configuración básica pero esencial para comprender el comportamiento del transistor BJT. Dominar este análisis facilita el estudio de amplificadores, instrumentación electrónica y circuitos analógicos más avanzados.
