Los amplificadores operacionales son componentes fundamentales en la electrónica analógica, ya que permiten implementar una gran variedad de funciones mediante diferentes esquemas de conexión. Gracias a la realimentación y al uso de componentes externos, un mismo amplificador operacional puede adaptarse a múltiples aplicaciones.

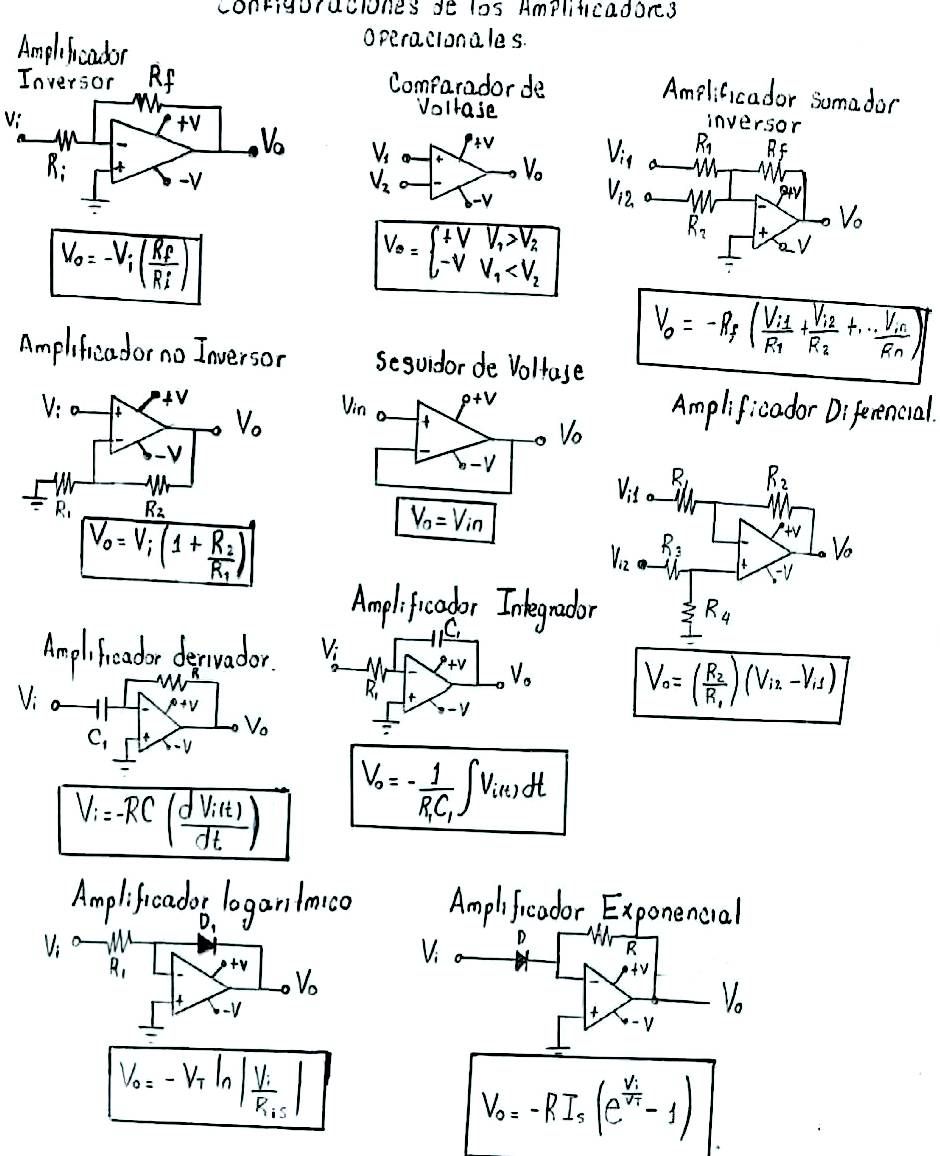

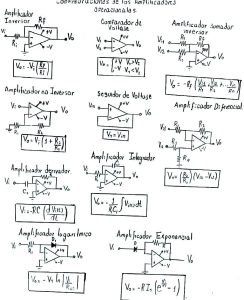

A continuación, se presentan diez configuraciones clásicas de amplificadores operacionales, ampliamente utilizadas en sistemas electrónicos y de instrumentación:
-
Amplificador inversor
Proporciona una ganancia negativa, produciendo una inversión de fase de 180° entre la señal de entrada y la señal de salida. -
Amplificador no inversor
Ofrece ganancia positiva, manteniendo la señal de salida en fase con respecto a la entrada y presentando una alta impedancia de entrada. -
Amplificador sumador
Permite combinar varias señales de entrada en una sola salida, realizando una suma ponderada según los valores de las resistencias. -
Amplificador restador (diferencial)
Genera una salida proporcional a la diferencia entre dos señales de entrada, siendo común en sistemas de medición y rechazo de ruido. -
Derivador
Produce una señal de salida proporcional a la derivada de la señal de entrada, resaltando cambios rápidos en el tiempo. -
Integrador
Entrega una señal proporcional a la integral de la entrada, ampliamente utilizado en control, filtrado y generación de señales. -
Amplificador logarítmico
Genera una salida proporcional al logaritmo de la señal de entrada, útil para el manejo de señales con amplio rango dinámico. -
Seguidor de voltaje
Presenta ganancia unitaria y se emplea principalmente para adaptación de impedancias y aislamiento entre etapas. -
Comparador
Compara dos niveles de voltaje y entrega una salida digital o saturada según cuál entrada sea mayor. -
Amplificador exponencial
Produce una relación exponencial entre la señal de entrada y la salida, utilizado en aplicaciones matemáticas y de procesamiento analógico.
Conclusión
El estudio de estas diez configuraciones permite comprender el comportamiento del amplificador operacional bajo diferentes esquemas de realimentación, sentando las bases para el diseño de circuitos más avanzados como filtros activos, osciladores y sistemas de instrumentación.
