En este ejercicio se analiza un circuito con múltiples etapas de amplificadores operacionales, combinando configuraciones clásicas como sumadores inversores y seguidores de voltaje. A partir de fuentes de entrada independientes y relaciones de resistencias bien definidas, se determina el voltaje de salida final aplicando principios básicos del A.O. ideal.

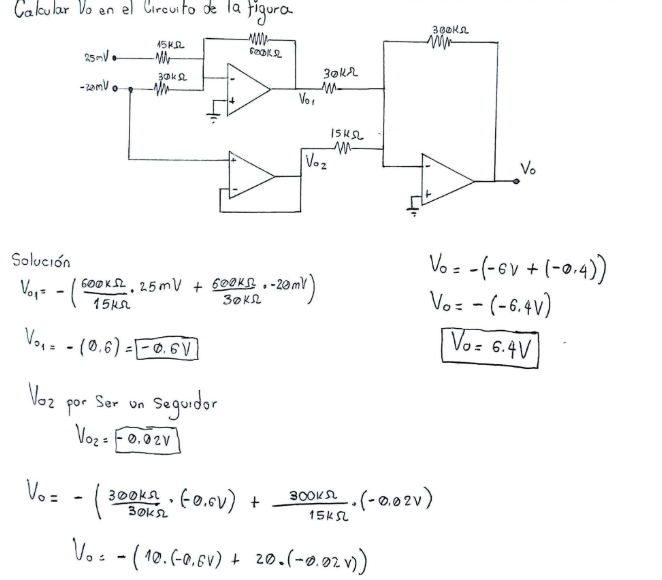

El objetivo principal es reforzar la lectura del circuito, identificar el tipo de configuración en cada etapa y aplicar correctamente las ganancias correspondientes. Todo el desarrollo matemático y el resultado final se muestran directamente en la imagen.
💡 Ideal para practicar:
-
Identificación de configuraciones con A.O.
-
Análisis por etapas
-
Uso correcto de ganancias resistivas
-
Interpretación de señales intermedias
👉 Revisa la imagen para ver el procedimiento completo paso a paso.
